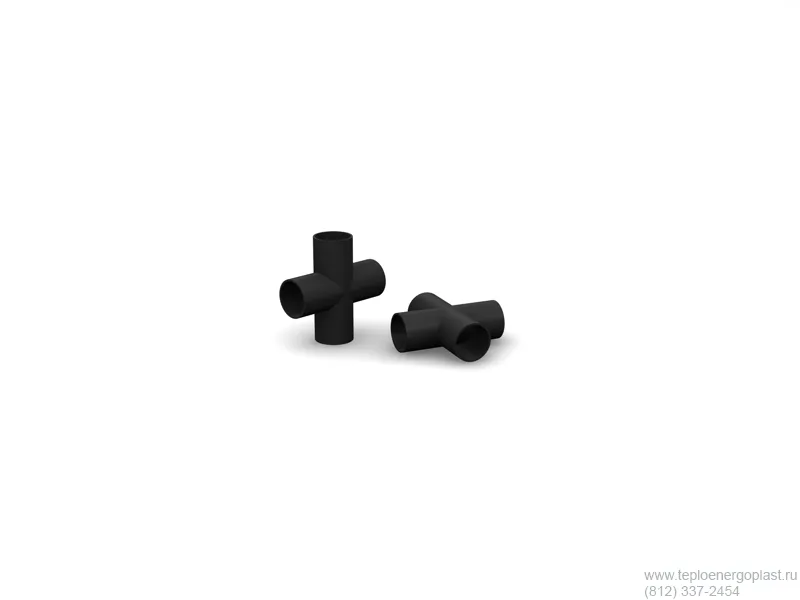

Крестовина ПНД

Описание

Крестовина ПНД – отдельный класс фитингов, изготавливаемых из полиэтилена низкого давления (ПНД) и служащих для соединения полиэтиленовых труб под прямым углом относительно друг друга (далее – фитинг, изделие). При необходимости присоединения детали к фланцам ее, как правило, стыкуют с втулками или же подвергают офланцовке. При этом важно соблюсти совпадение толщин стенок крестовины и прямых участков труб для обеспечения надежности и безопасности соединения.

Назначение

Как правило, крестовины ПНД используются в прокладке трубопроводов из полиэтилена низкого давления. Такие трубы находят применение при изготовлении систем холодного водоснабжения, снабжения газом, а также для передачи жидкостей и газов с температурой не ниже 0 и не выше 40 градусов и допустимым давлением до 25 атм.

Преимущества

Крестовина ПНД сегментная имеет ряд преимуществ по сравнению с аналогичными фитингами, например, из металла:

  • отсутствие коррозии;
  • устойчивость к воздействию едких и агрессивных химических веществ;
  • устойчивость к изменениям (перепадам) температуры и давления;
  • легкость установки (монтажа);
  • небольшая масса.

Конструкция

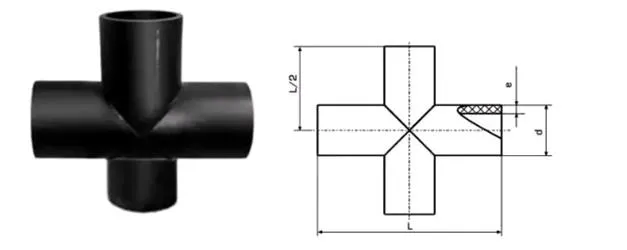

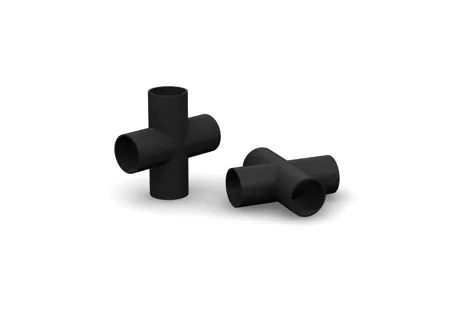

Крестовина для ПНД труб представляет собой стандартное изделие такого типа. Внешний вид показан на рис 1.

Пример конструкции крестовины

Рисунок 1

d – диаметр фитинга;
L – расстояние между торцами;
e – толщина стенки.

Виды фитингов

Известны два типа секционных крестовин:

  • одноплоскостные (соединяемые трубы лежат в одной и той же плоскости);
  • двухплоскостные (участки труб расположены в двух отдельных плоскостях).

Большинство сварных сегментных фитинговых элементов для ПНД труб одноплоскостные и изготавливаются согласно ГОСТ 18599-2001.

Основные характеристики

Существует несколько важных характеристик, определяющих пригодность фитинга для работы в требуемых условиях.

Первая – толщина стенки. В таблице 3 указана зависимость этого параметра от давления в трубопроводе (по ГОСТ 18599-2001).

Вторая величина – SDR – соотношение номинального наружного диаметра к толщине стенки (которая зависит от трубного диаметра). В таблице 1 приведено соотношение величины SDR к давлению в фитинге для ПНД труб на примере ПЭ 100.

SDR PN Атм Бар КГС/см2 Мпа
41 4 4 4 4 0,4
33 5 5 5 5 0,5
26 6,3 6,3 6,3 6,3 0,63
21 8 8 8 8 0,8
17,6 9,5 9,5 9,5 9,5 0,95
17 10 10 10 10 1
13,6 12,5 12,5 12,5 12,5 1,25
11 16 16 16 16 1,6
9 20 20 20 20 2
7,4 25 25 25 25 2,5

Таблица 1

Перевод между единицами измерений давления является примерным и округленным.

Крестовины также делятся по минимальной длительной прочности MRS: 3,2 МПа (ПЭ 32), 6,3 МПа (ПЭ 63) 8,0 МПа(ПЭ 80), 10,0 МПа (ПЭ 100). Понятие MRS определяет свойство материала, из которого произведена крестовина.

(В таблице указаны примерные величины с округлением).

Третья величина, характеризующая крестовины ПНД, – минимальная длительная прочность – MRS, описывающая свойства материала изготовления. Как правило, здесь представлены стандартные значения: 3,2; 6,3; 8,0 и 10,0 МПа (или ПЭ 32, 63, 80 и 100 соответственно).

Размеры ПНД труб

Нормативная документация устанавливает следующие размеры изделий:

  1. Диаметр. ГОСТ 18599-2001 определяет стандартные диаметры: от 10 до 1600 мм.
  2. Линейные размеры, которые определяются техническими условиями (ТУ) заводов-производителей.
  3. Толщина стенки (таблица 3) зависит от допустимого давления вещества, субстанции в трубопроводе (ГОСТ 18599-2001).
  4. Максимальная овальность в соответствии с ГОСТ 18599-2001 (величины представлены в таблице 2).

ГОСТ 18599-2001 (пункт 5.2) определяет нормативные параметры и размеры ПНД труб, для которых изготавливаются разветвители (приведены в таблице 2).

Наименование показателя Значение показателя для труб из полиэтилена
ПЭ 32 ПЭ 63 ПЭ 80 ПЭ 100
1 Внешний вид поверхности Трубы должны иметь гладкие наружную и внутреннюю поверхности. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения, видимые без увеличительных приборов. Цвет труб — черный, черный с синими продольными полосами в количестве не менее четырех равномерно расположенных по окружности трубы или синий, оттенки которого не регламентируются. Внешний вид поверхности труб и торцов должен соответствовать контрольному образцу по приложению Е ГОСТ 18599-2001
2 Относительное удлинение при разрыве, %,не менее 250 250 350 350
3 Изменение длины труб после прогрева, %, не более 3 3 3 3
4 Стойкость при постоянном внутреннем давлении при 20 °С, ч, не менее При начальном напряжении в стенке трубы 6,5 МПа

100

При начальном напряжении в стенке трубы 8,0 МПа

100

При начальном напряжении в стенке трубы 9,0 МПа

100

При начальном напряжении в стенке трубы 12,4 МПа

100

5 Стойкость при постоянном внутреннем давлении при 80 °С при хрупком разрушении для ПЭ 63, ПЭ 80, ПЭ 100, ч, не менее При начальном напряжении в стенке трубы 2,0 МПа 165 При начальном напряжении в стенке трубы 3,5 МПа 165 При начальном напряжении в стенке трубы 4,5 МПа

165

При начальном напряжении в стенке трубы 5,4 МПа

165

6 Стойкость при постоянном внутреннем давлении при 80 °С, ч, не менее При начальном напряжении в стенке трубы 1,5 МПа

1000

При начальном напряжении в стенке трубы 3,2 МПа

1000

При начальном напряжении в стенке трубы 4,0 МПа

1000

При начальном напряжении в стенке трубы 5,0 МПа

1000

Таблица 2

Материалы

Крестовины секционные (сегментные) изготавливаются на аппаратах для стыковой сварки только в производственных пространствах (требования к оснащению предприятий). Материал для изготовления: полиэтилен низкого давления (ГОСТ 18599-2001).

Рекомендации к использованию

Преимущественно, сварная крестовина ПНД используется в трубопроводных трассах, материалом труб которых является полиэтилен низкого давления. При этом давление субстанции (жидкости или газа) в отводах труб не должно превышать 25 атм., а температура должна составлять 0-40 градусов Цельсия.

Рекомендации по выбору соединительного элемента

При выборе фитинговых соединений из ПНД следует учитывать ряд факторов:

  1. Соответствие толщин стенок фитинга и прямых участков трубопроводов.
  2. Совпадение SDR и MRS полиэтилена, используемого для изготовления крестовины ПНД, и SDR полиэтилена, из которого произведены трубы (прямые участки).
  3. Повышение температуры веществ в трубопроводе и соответствующее уменьшение давления (ГОСТ 18599-2001, пункт 2). В таблице 3 приведен коэффициент снижения максимального рабочего давления.
  4. Уменьшение времени (периода) эксплуатации крестовины при несоблюдении параметров, указанных в таблице 3.
Рабочая температура воды Траб., °С Коэффициент снижения давления Сtдля труб из
ПЭ 32 ПЭ 63 ПЭ 80, ПЭ 100
До 20 1,00 1,00 1,00
21-25 0,82 0,90 0,93
26-30 0,65 0,81 0,87
31-35 0,47 0,72 0,80
36-40 0,30 0,62 0,74

Таблица 3

Транспортировка

Возможны различные виды транспортировки сварных сегментных крестовин для ПНД труб. Однако необходимо следовать правилам перевозки, обозначенным в стандартах ГОСТ 26653-90 и ГОСТ 22235-2010. При пользовании водного транспорта изделия стоит помещать в специальные пакеты (произвести пакетирование). В целях предотвращения повреждений, упаковки нужно размещать в транспортном средстве на ровную поверхность без острых выступов или неровностей.

Хранение

Как правило, крестовины сортируют, распределяют по диаметрам и размещают в специально отведенных местах складских помещений. Расположение производят таким образом, чтобы высота укомплектованных блоков фитингов не превышала двух метров. Это требование распространяется на срок хранения, превышающий два месяца (при хранении меньшей продолжительности допустима высота блоков до трех метров). Как и в случае с транспортировкой, изделия следует располагать только на ровных поверхностях.

Контроль качества, гарантии, срок эксплуатации, цена

Гарантийные обязательства распространяются на срок хранения крестовин ПНД не превышающий двух лет, с учетом соблюдения правил транспортировки и хранения, указанных выше. (ГОСТ 18599-2001, пункт 10.2).

Нормативный период эксплуатации сварных крестовин для труб ПНД составляет 50 лет (при этом должны выполняться требования ГОСТ 18599-2001, пункт 2). Контроль качества крестовин (полиэтилена – материала, из которого изготавливаются фитинги) производится по ГОСТ 18599-2001, раздел 8).

Цены на крестовины ПНД, размещены на нашем сайте. Стоимость определяется объемом приобретаемых комплектов, необходимостью (или ее отсутствием) в доставке и размерами требуемых изделий.

Монтажные работы

Установка сварных крестовин на трубопроводных трассах производится тремя способами посредством:

  • Стыковой сварки. Наиболее распространенный способ;
  • Фланцевой стыковки. Применяется, если необходима последующая сборка и разборка трубопроводной трассы;
  • Электромуфтовой сварки. Дорогостоящий способ, поскольку каждая крестовина ПНД требует четыре электросварные муфты.

Самый надежный вид монтажа – стыковая сварка. Перед установкой производят зачистку от загрязнений торцов крестовины, а также торцов соединяемых участков труб. Далее фитинг закрепляют и центрируют вдоль осей труб. С помощью специального прибора оплавливают торцы и сваривают.

Дальнейшие процедуры проводят после охлаждения места сварки (стыка). При этом общее время процедур определяется инструкциями к аппарату, используемому для сварки.

Достоинства сварного соединения встык:

  • Прочность и надежность. Место соединения по прочности соответствует самому трубопроводу;
  • Простота сварочных аппаратов;
  • Минимальное время сварки.

Вес изделия

Крестовина ПНД SDR 17 ПЭ 100 РУ 10
Диаметр ДУ (мм) Вес (кг)
50 0,205
63 0,418
75 0,617
90 1,410
110 2,120
125 2,850
140 3,660
160 4,880
180 6,300
200 7,900
225 9,990
250 12,700
280 16,000
315 37,100
355 64,300
400 80,100
450 99,800
500 121,000

Цена на продукцию

Крестовина сварная ПНД ПЭ-100 SDR 17
Наружный диаметр ПНД трубы (мм) Цена с НДС руб
50 звоните
63 звоните
75 звоните
90 звоните
110 звоните
125 звоните
140 звоните
160 звоните
180 звоните
200 звоните
225 звоните
250 звоните
280 звоните
315 звоните
355 звоните
400 звоните
450 звоните
500 звоните

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Можете ли вы произвести крестовину для питьевого водопровода диаметрами 110/110/75/100?
Да это возможно. Изначально будет произведена равнопроходная крестовина. На необходимый патрубок далее наваривается переход диаметрами 110-75.
Подскажите, есть ли у крестовины понятие запаса прочности?
Да есть, коэффициент запаса прочности для трубы, из которой производятся крестовины, равен 1,25.
К какому классу опасности относятся крестовины? Являются ли они горючими?
Класс опасности 4 по ГОСТ 12.1.005. В соответствии с ГОСТ 12.1.044 ПНД крестовины являются горючими.
