Комплект заделки стыков (КЗС)

Чтобы изолировать соединительные стыки трубопроводов ППУ, применяют специальные комплекты заделки стыков, которые справляются с поставленной задачей. От качества заделки стыков будет зависеть эффективность и долговечность всей конструкции, поэтому важно применять исключительно надёжные технологии.

Разновидности комплектов заделки стыков

Существует несколько видов комплектов заделки стыков, которые отличаются между собой типом монтажа:

• КЗС (Ц) – для оцинкованных муфт;
• КЗС (П) – для полиэтиленовых муфт;
• КЗС (Т) – для термоусаживаемых муфт;
• КЗС (ЭС) – для электросварных муфт;
• КЗСл (Т) – для термоусаживаемых муфт, выполненных из термоматериалов с клеевой лентой.

Наиболее эффективными типами изоляции стыков трубопроводов ППУ являются КЗС (Ц) и КЗС (Т). В процессе монтажа полость муфты заполняют пенополиуретаном, который придаёт конструкции жёсткость и обеспечивает стыкам утепление. Элементы комплекта заделки стыков распределены по определённым нормам в монтажные пакеты или полиэтиленовую тару. Материалы одного КЗС рассчитаны на изоляцию одного стыка трубопровода.

Составляющие комплектов

В зависимости от вида комплекта, КЗС имеет в своём составе следующие компоненты:

• система элементов пенополиуретана «А» и «В», где «А» - полиол, а «Б» - изиционат;
• термоусаживаемая лента – применяется для гидроизоляции в комплектах КЗС (П) и КЗС (Т);
• клеевая лента или адгезив – используется для герметизации и склеивания в КЗС (Ц) и КЗС (Т);
• замковая пластина – для закрепления ленты термоусаживаемой в КЗС (Т) и КЗС (П);
• дренажная пробка – устраняет излишки воздуха после того, как стык запенен;
• герметизирующая пробка – защищает заливочное отверстие в полиэтиленовых муфтах и термоусаживаемых;
• подставка для проводников – для крепления проводников СОДК после их соединения;
• обжимные медные гильзы – соединяют на стыках сигнальные проводники СОДК, а также проводники с кабелем в контрольных узлах;
• трубчатый припой и канифоль – предназначены для фиксации обжимных гильз;
• оцинкованная латка или крышка – герметизирует заливочное отверстие в муфте с оцинкованным покрытием;
• вытяжные заклёпки – прикрепляют оцинкованную муфту к трубе по разъёмам.

Материалы из полиэтилена и полимеров, которые входят в комплект заделки стыков, обладают низкой газо- паро- и гидропроницаемостью, отличаются устойчивостью к щелочам и кислотам, а также коррозии.

Комплект заделки стыков включает в себя набор материалов, предназначенных для изоляции стыков предизолированных труб и (или) фасонных изделий, покрытых теплоизолирующим слоем ППУ с защитной оболочкой из полиэтилена или оцинкованной стали.

Типы КЗС

Основополагающими критериями при выборе КЗС являются тип защитного слоя, метод заливки места соединения труб. Далее описаны наиболее распространенные типы КЗС.

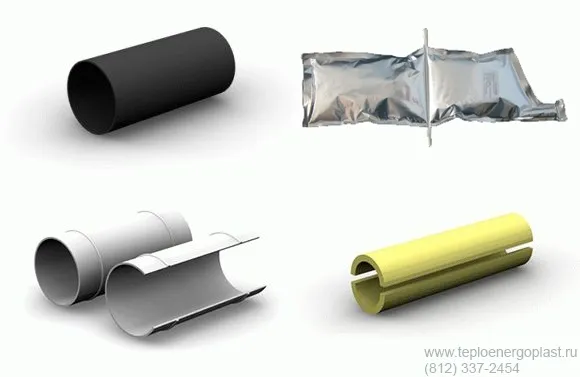

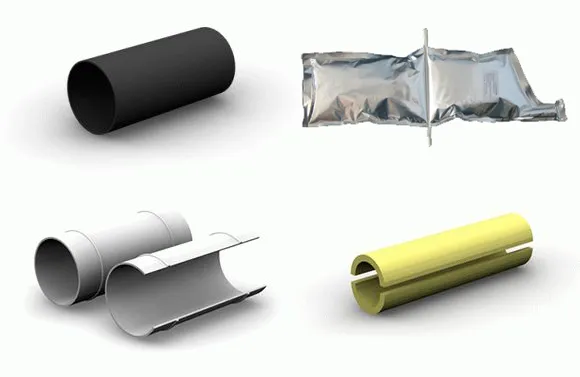

1. Для заделки стыков на теплотрассах, имеющих полиэтиленовый защитный слой, применяются КЗС типа термоусадочная муфта, пенопакет монтажный в составе:

• муфта термоусаживаемая - 1 штука;
• пенопакет монтажный - 1 штука;
• Пробка коническая ПЭ (25мм) - 2 штуки, 1 штука для оболочек ≤ 315 мм;
• Пробка-обезвоздушиваетль (пробка для стравливания воздуха) - 2 штуки, 1 штука для оболочек ≤ 315 мм;
• Гильза медная луженая - 2 штуки;
• Держатель проводников системы ОДК - 2 штуки;
• Лента адгезивная (термоклей) - количество определяется диаметром изоляционного слоя.

2. Для заделки стыков на теплотрассах, имеющих защиту из ПЭ, применяются КЗС типа термолента, скорлупа в составе:

• термолента - количество определяется диаметром изоляционного слоя;
• скорлупа – 0,5 м;
• Лента адгезивная (термоклей) - метраж вычисляется, исходя из диаметра изоляции;
• Гильза медная луженая - 2 штуки;
• Держатель проводников системы ОДК - 2 штуки.

3. Для заделки стыков на теплотрассах, имеющих оцинкованную защиту, применяются КЗС типа кожух из оцинкованного металла, скорлупа в составе:

• кожух из оцинкованной стали - 1 штука;
• Скорлупа – 0,5 м;
• Лента адгезивная (термоклей) - метраж вычисляется, исходя из диаметра изоляции;
• набор саморезов;
• Гильза медная луженая - 2 штуки;
• Держатель проводников системы ОДК - 2 штуки.

Порядок выполнения изоляционных монтажных работ

Правила выполнения монтажных работ аналогичны для каждого метода изолирования стыков:

• Перед изоляцией места соединения труб необходимо проверить и освидетельствовать сварной шов, состыковать кабели системы ОДК, убедиться, что эта система функционирует;
• Наиболее благоприятной для проведения работ считается температура окружающей среды выше «минус» 100 С, сухая погода;
• Стальную трубу нужно зачистить блеска;
• Со стыков труб счищается теплоизолирующий слой глубиной в 15 - 20 см, выполняется обезжиривание;
• В случае использования муфты, ее необходимо центрировать, установить, выполнить отверстия, залить при помощи пенопакета;
• В случае использования скорлупы, она устанавливается первоначально, далее термолента или кожух из оцинкованной стали (то, что используется в данном конкретном случае);
• Для проверки результата заделки стыка согласно п.4.22 документа ГОСТ 30732-2006 используют опрессовку (давление - 0,05 МПа, длительность - 5 мин.).
