Опоры скользящие

Описание

Опора скользящая – опора, предназначенная для фиксации трубопровода в стационарном положении относительно угловых и вертикальных (поперечных) перемещений. При этом данная опора не препятствует линейным (продольным) перемещениям. Существует большое количество видов данных опор. Чаще всего опоры производятся по следующим нормативным документам: серия 1-487-1997.00.000, Серия 313.ТС-002.000, Серия 313.ТС-008.000, Серия 4.903-10 вып 5, Серия 5.903-13 вып 8-95, ГОСТ 30732-2006, ОСТ 36-94-83.

Назначение

Опоры скользящие предназначены для фиксации трубопроводов относительно угловых и вертикальных нагрузок. При этом данные опоры не препятствуют линейным перемещениям, возникающим в частности из-за термического расширения трубопровода. Также опоры компенсируют техногенные колебания грунта (от автомагистралей и прочее), естественное трение грунта. В таблице 1 приводится назначение опор, производимых по различным нормативным документам.

Нормативный документ

Назначение трубопровода

Давление, не более МПа

Температура, не более 0С

серия 1-487-997.00.000; ГОСТ 30732-2006

Тепловые сети 32-1420 мм

1,6

150

Серия 313.ТС-002.000

Тепловые сети 50-1000 мм

1,6

150

серия 313.ТС-008.000

Тепловые сети 50-600 мм

1,6

130

Серия 4.903-10 вып 5,

Тепловые сети 25-1400 мм

6,4

440

Серия 5.903-13 вып 8-95

Тепловые сети 25-1400 мм

4,0

425

ОСТ 36-94-83, ГОСТ 14911-82

Технологические трубопроводы диаметром 18-1620 мм

10,0

650



Таблица 1. Назначение скользящих опор

Преимущество изделий

Опоры обладают следующими преимуществами:

  • опоры поставляются на 100% готовые для использования;
  • низкая трудоемкость при монтаже;
  • повышенный срок эксплуатации;
  • монтаж не зависит от погодных условий;
  • при корректной эксплуатации данные опоры можно использовать несколько раз.

Конструкция

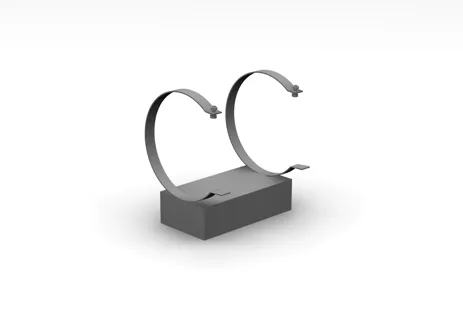

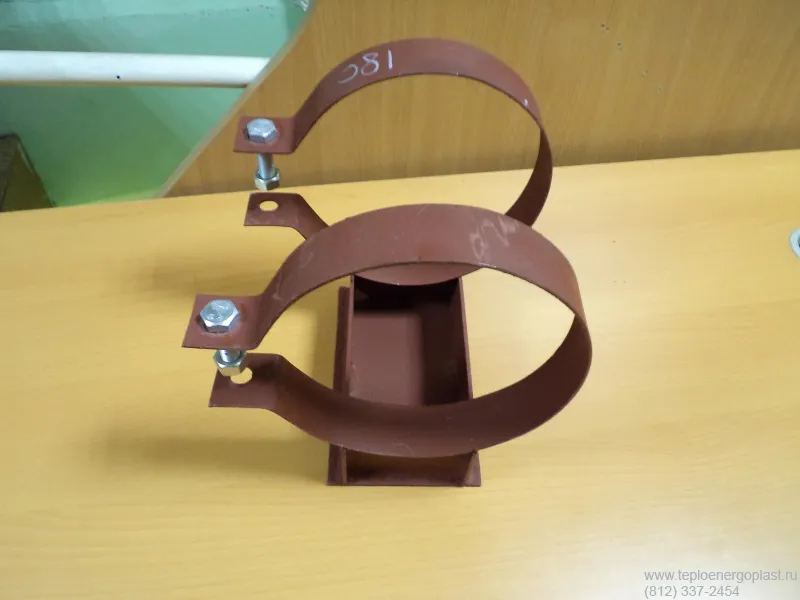

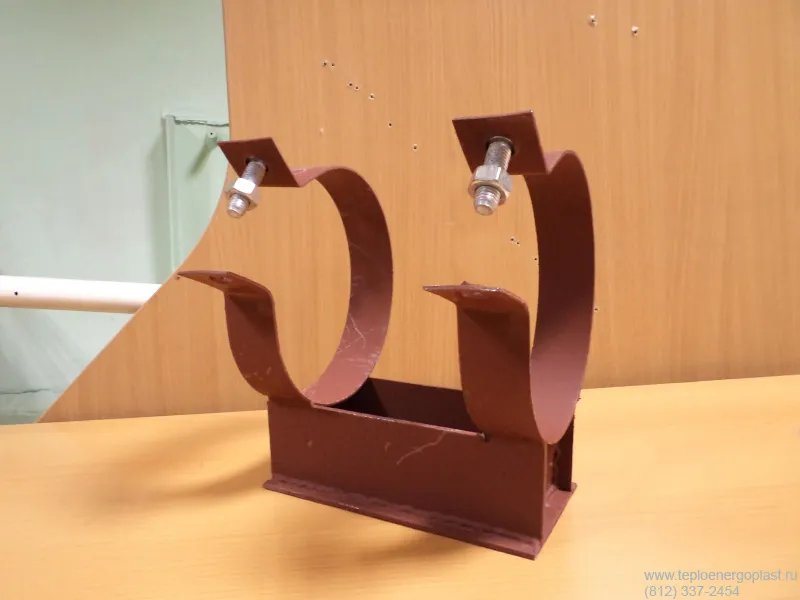

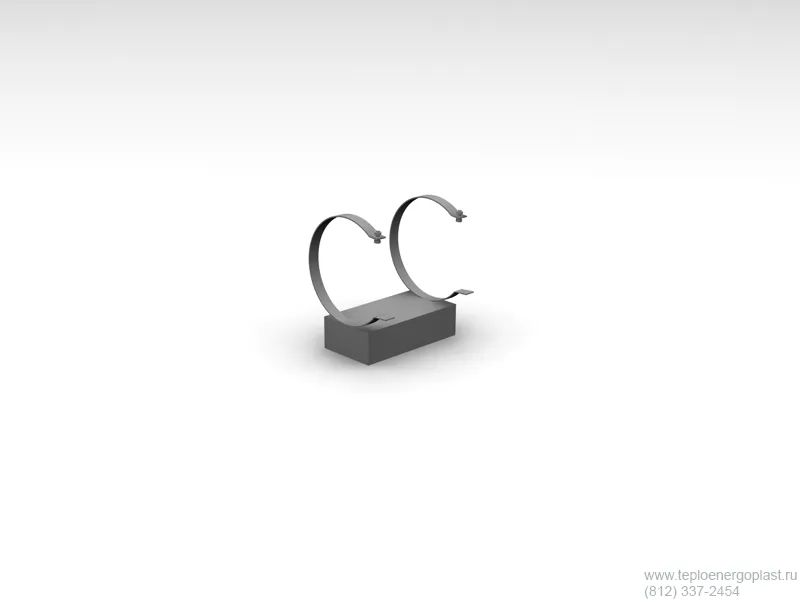

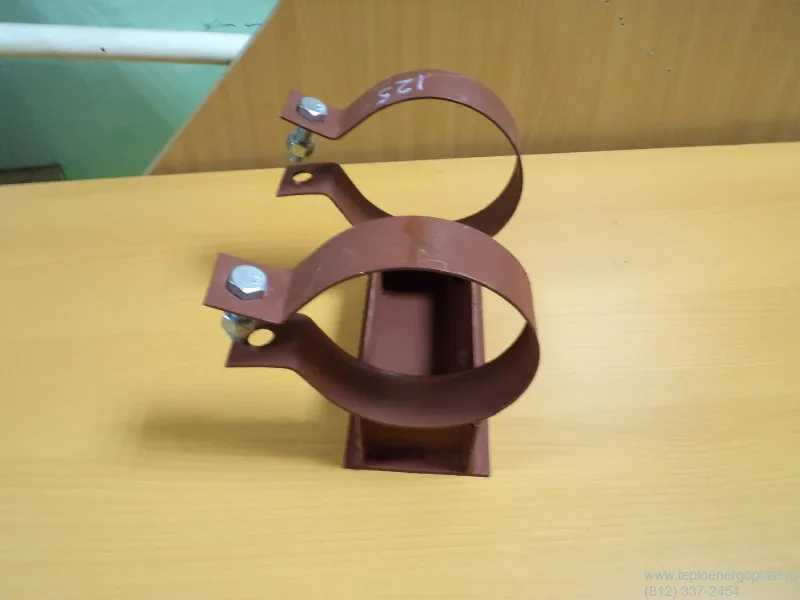

Конструкция скользящих опор крайне разнообразна и соответствует соответствующим нормативным документам. Особую группу в скользящих опорах занимают скользящие хомутовые опоры. Их конструкция представляет собой металлическое основание (башмак) с наваренными загнутыми под определенный радиус металлическими хомутами. Количество хомутов зависит от диаметра. Хомута стягиваются между собой с помощью болта и гайки. Место стягивания хомута также меняется в зависимости от стандарта, по которому производятся «скользячки». Ниже рассмотрены три примера:

  • ГОСТ 30732-2006. Стягивание хомутов производится в плоскости, перпендикулярной плоскости горизонта. Полухомуты равной длины.;

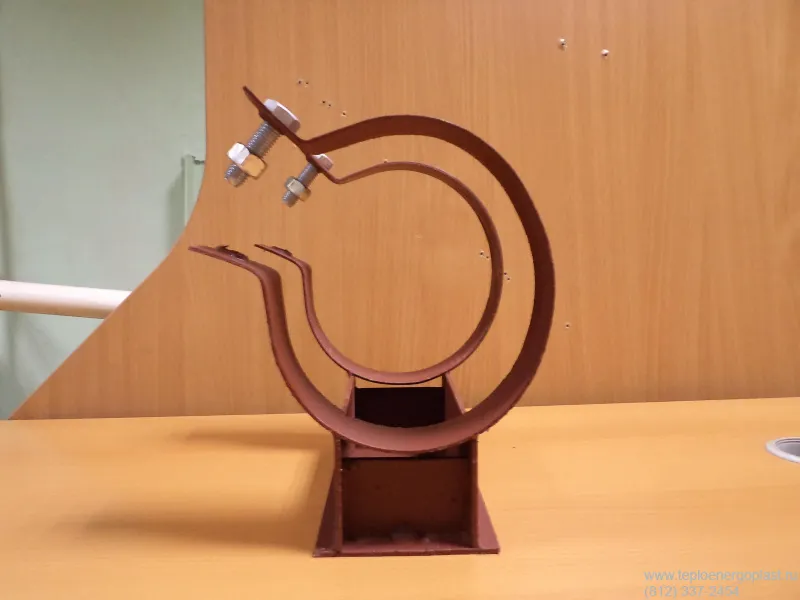

  • Серия 1-487-1997.00.000 и серия 313.ТС-002.000. Стягивание хомутов производится под углом 45 градусов, относительно горизонта. Полухомуты имеют разную длину.;
  • Серия 313.ТС-008.000. Стягивание хомутов производится в плоскости горизонта. Полухомуты равной длины.

Разновидность

Существует большое количество разнообразных скользящих опор. Ниже будут рассмотрены основные виды данных опор.

Серия 1-487-1997.00.000

В данной серии предусмотрены следующие марки опор:

  • СПО – скользяща подкладная опора;
  • СПОк – скользящая подкладная опора канальная;
  • СПОн – скользящая подкладная опора надземная;
  • ФСО1 – скользящая подкладная опора в футляре на прямолинейном участке;
  • ФСО2 – скользящая подкладная опора в футляре на участках, приближенных к углам поворота.

Различия конструкций и характеристик СПО, СПОк и СПОн минимальны. Конструкция опор ФСО отличается более существенно.

ГОСТ 30732-2006

В соответствии с п В.15 ГОСТ 30732-2006 существует один вид опор: скользящая опора. Конструктивно данная опора похожа на обычные скользящие хомутовые опоры. Размеры и вес данной опоры сильно превышают опоры, произведенные по серии 1-487-1997.00.000

Серия 313.ТС-002.000

На основании данной серии предусмотрены следующие марки опор:

  • КПО - Скользящая опора в канале;
  • ФПО-1 – скользящая опора в футляре типа 1;
  • ФПО-2 – скользящая опора в футляре типа 2.

Серия 313.ТС-008.000

В данной серии представлены два вида скользящих опор: хомутовые скользящие опоры и хомутовые скользящие опоры в футлярах.

Серия 4.903-10 вып 5

В этой серии представлены следующие виды опор:

  • опора скользящая хомутовая  L=170 тип Т13;
  • опора скользящая хомутовая  L=340 тип Т14;
  • опора скользящая хомутовая  L=680 тип Т15;
  • опора скользящая диэлектрическая  L=170 тип Т16;
  • опора скользящая диэлектрическая  L=340 тип Т17;
  • опора скользящая диэлектрическая  L=680 тип Т18.

Серия 5.903-13 вып 8-95

Данная серия является более современным аналогом серии 4.903-10 выпуск 5. Но на данный момент многие проектные, монтажные, ремонтные и эксплуатирующие организации пользуются обеими сериями. В серии 5.903-13 вып 8-95 существуют следующие виды скользящих опор:

  • опора скользящая приварная для диаметров 32-159 ТС 623.000;
  • опора скользящая приварная для диаметров 194-1420 ТС 624.000;
  • опора скользящая с плоским хомутом ТС 625.000;
  • опора скользящая хомутовая ТС 626.000;
  • опора скользящая бугельная ТС 627.000;

ОСТ 36-94-83, ГОСТ 14911-82

Данный ОСТ и ГОСТ распространяются на опоры для технологических трубопроводов давлением до 10 МПа. В данном осте существуют опоры вида ОПХ. Данные опоры по высоте делятся на три типа: ОПХ1, ОПХ2, ОПХ3.

Размеры

Размеры опор приведены в соответствующих нормативных документах. В целом, все скользящие опоры близки по своим размерам, вне зависимости от стандарта, на основании которого они произведены. Ниже приведены основные размеры скользящих хомутовых опор, выпущенных по самому распространенной серии 1-487-1997.00.000 .

Марка опоры

D (мм)

H (мм)

B (мм)

a (мм)

h1 (мм)

c (мм)

L (мм)

l (мм)

57/125.100

130

128

90

70

64

54

200

50

57/140.100

145

128

90

70

57

47

200

50

76/140.100

145

138

90

70

68

60

200

50

76/160.100

165

138

110

90

63

50

200

50

89/160.100

165

145

110

90

70

54

200

50

89/180.100

185

145

110

90

58

46

200

50

108/180.100

185

154

110

90

67

55

200

50

108/200.100

205

154

120

100

60

45

200

50

108/250.100

255

154

160

140

40

20

200

50

133/200.100

205

166

120

100

70

57

200

50

133/225.100

230

166

140

120

60

45

200

50

133/250.100

255

166

160

140

53

32

200

50

159/250.100

255

180

160

140

67

47

270

50

159/315.100

320

180

180

160

34

13

270

50

219/315.100

320

210

160

140

62

44

200

50

219/400.100

410

210

180

160

16

-

250

-

273/400.100

410

237

180

160

42

26

250

50

273/500.100

510

261

220

200

20

-

300

50

325/400.100

410

263

190

160

66

50

300

50

325/450.100

460

263

210

180

64

25

300

-

325/500.100

510

263

230

200

20

-

300

50

426/500.100

510

313

250

220

78

50

350

50

426/560.100

570

313

270

240

48

20

350

50

426/630.100

640

325

310

280

34

-

400

-



Таблица 2. Размеры СПО по серии 1-487-1997.00.000.

D – диаметр хомута

H – высота опоры от основания до оси трубопровода

B – ширина башмака

a – внутренняя ширина башмака

h1 – максимальная высота башмака

c – минимальная высота башмака (от основания опоры до хомута)

L – длина опоры

l – расстояние от оси хомута до торца опоры в направлении трубопровода

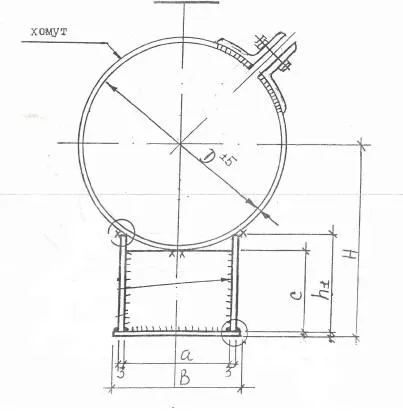

На рисунке 1 показаны основные размеры: D, H, B, a, h1, c.


Рисунок 1. Опора скользящая хомутовая СПО серия 1-487-1997.00.000.

Характеристики

Максимальный шаг между опорами на основании серии 1-487-1997.00.000 должен быть следующий:

  • ДУ 50 – 5,0 метров;
  • ДУ 65 – 5,5 метров;
  • ДУ 80 – 6,0 метров;
  • ДУ 100 – 7,0 метров;
  • ДУ 125 – 8,0 метров;
  • ДУ 150 – 9,0 метров;
  • ДУ 200 – 10,0 метров;
  • ДУ 250 – 10,0 метров;
  • ДУ 300 – 12,0 метров;
  • ДУ 400 – 12,0 метров.

Величина сдвига ΔL (мм) опоры от центра опорной подушки должна рассчитываться по формуле:

ΔL = αL[t/2-(tмонт-tро)]

Где α – коэффициент линейного расширения стали (0,012 мм/м 0С) , L – расстояние от опоры до НЩО, t – температура теплоносителя, tмон – температура наружного воздуха, tро- расчетная температура отопления наиболее холодной недели ( для Санкт-Петербурга принято -26 °C)

Площадь подушки под СПО рассчитывается исходя из расчета коэффициента 4 кгс/см2 с коэффициентом перегруза 1,15. На скользящие опоры наносится антикоррозийное покрытие в соответствии с требованиями СНиП 2.04.07-86. В качестве антикоррозийного покрытия используется битумно-резиновая органосиликатная мастика МБР-ОС-Х-150.

Материалы

Скользящая опора состоит из горячекатанного углеродистого проката ГОСТ 19903-74 и стальных горячекатанных равнополочных уголков ГОСТ 8509-86. Скоба, ребро и хомуты производятся из проката углеродистой стали качественной или обыкновенного качества толщиной 3,0 мм в соответствии с ГОСТ 16523-97 и толщиной 4,0 мм в соответствии с ГОСТ 14637-89. Болты должны быть произведены на основании ГОСТ 7798-70 из стали Ст20 ГОСТ 1050-88, гайки на основании ГОСТ 5915-70 из стали Ст20 ГОСТ 1050-88 и шайбы на основании ГОСТ 9065-69 Ст10 ГОСТ 1050-88. Опоры изготавливается при помощи гильотинной резки. Приварка хомутов происходит сплошным швом электродами ГОСТ 9466-75, ГОСТ 9467-75 или сварной проволокой ГОСТ 2246-70. На готовую опору наносится грунтовое покрытие.

Рекомендации по применению

Скользящие опоры рекомендовано использовать на тепловых сетях и технологических трубопроводах. Опоры рекомендовано монтировать на опорные подушки в соответствии с СНиП 3.05.03-85. Опорные подушки под скользящие опоры трубопроводов должны устанавливаться на расстояниях, предусмотренных в СНиП II-Г.10-73 (II-36-73). Максимальный шаг между опорами зависит от диаметра и варьируется от 5 до 12 м. Расстояние между скользящей опорой и неподвижной щитовой опорой должно регламентироваться соответствующим нормативным документом.

Как правильно выбрать?

Опоры выбираются исходя из возложенных на них задач. Выбор опор регламентируется в проектной документации на тепловые сети. Выбор опор на основании назначения и гидродинамических параметров трубопровода регламентируется в таблице 1 настоящей статьи.

Транспортировка

Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Башмаки, комплекты хомутов, болты и гайки транспортируются совместно.

Хранение

Опоры хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии. Изделия на площадках хранят таким образом, чтобы обеспечить возможность идентификации и захвата каждого отдельно стоящего изделия. Размеры проходов и проездов между штабелями должны соответствовать СНиП 12-03.

Контроль качества, гарантия и срок эксплуатации

Контроль качества опор должен осуществлять Отдел Технического Контроль (ОТК). Приемка опор осуществляется партиями. В одну партию входят опоры одного вида, произведенные в течение суток. В случае нерегулярности производства данных изделий допускается включать в одну партию опоры, произведенные в течение недели. Приемка опор осуществляется на основе следующих задокументированных результатов:

  • входной контроль сырья;
  • операционный контроль, выполняемый в процессе производства;
  • контроль сварных швов;
  • периодические испытания готовых изделий;
  • приемосдаточные испытания готовых изделий.

Периодические и приемосдаточные испытания регламентируются ТУ заводов-производителей. Гарантию на изделия и срок эксплуатации должны быть прописаны в сертификатах и паспортах качества, предоставляемые заводами-изготовителями.

Монтаж

Скользящие опоры монтируются на опорные подушки. Монтаж опорных подушек происходит в соответствии с СНиП 3-15-76. Опора приваривается к металлическому основанию опорной подушки электродуговой сваркой, что позволяет фиксировать местоположение СПО, не допуская ее скольжение по бетону или другой поверхности. Максимальное расстояние между опорами варьируется от 5 до 12 м и зависит от диаметра трубопровода.

Вес изделия

Опора скользящая хомутовая
Наружный диаметр стальной трубы (мм) Наружный диаметр оболочки (мм) Вес (кг)
57 125 2,70
57 140 2,90
76 140 3,10
76 160 3,30
89 160 3,30
89 180 3,30
108 180 3,40
108 200 3,50
133 200 3,70
133 225 3,80
133 250 3,90
159 250 4,60
159 280 4,80
219 315 5,20
273 400 6,30
325 400 9,50
325 450 9,60
325 500 10,10
426 500 12,90
426 560 13,60

Цена на продукцию

Опора скользящая
Наружный диаметр стальной трубы (мм) Наружный диаметр оболочки (мм) Цена с НДС руб
57 125 1343
57 140 1325
76 140 1323
76 160 1415
89 160 1473
89 180 1428
108 180 1513
108 200 1583
133 200 1583
133 225 1640
133 250 1760
159 250 2000
219 315 2255
273 400 2830
325 400 2830
325 450 3810
325 500 4458
426 500 4458
426 560 4458

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
На каком расстояние друг от друга должны монтироваться опоры на тепловой сети 159 диаметра в 250 оболочке?
Если опоры выполнены в соответствии с серией 1-487-1997.00.000, то подобное расстояние не должно превышать 9 м.
Добрый день. У нас трасса с давлением 64 атмосферы. Можно ли использовать для нее скользящие опоры?
Да можно, но не все. Гарантированно можно использовать опоры, которые произведены на основании ГОСТ 14911-82 (ОСТ 36-94-83).
