Отводы в ппу изоляции

Описание

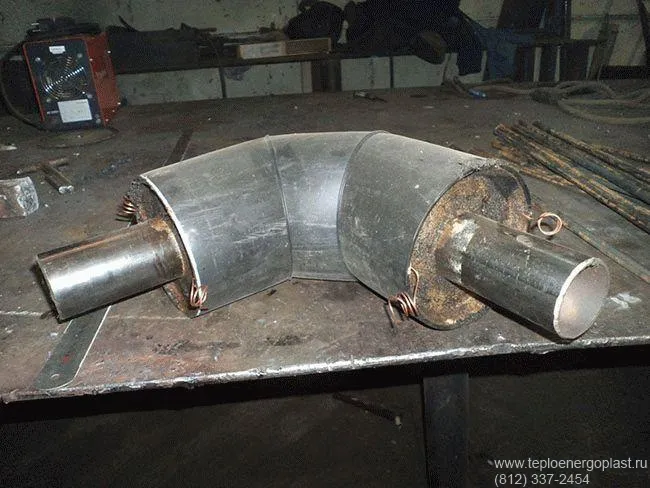

Отвод в ППУ изоляции – состоит из стального отвода, сверху на который надет защитный кожух (отвод оболочка) из полиэтилена или оцинкованной стали, а пространство между отводами заполнено пенополиуретаном.

Встречаются следующие торговые наименования: отвод предизолированный, отвод предварительно изолированный, отвод теплогидроизолированный, отвод стальной в ППУ изоляции.

Данная продукция изготавливается в соответствии с ГОСТом 30732-2006.

В процессе производства к стальному отводу привариваются стальные патрубки и надевается полиэтиленовый (ПЭ) или стальной оцинкованный (ОЦ) защитный кожух. Для обеспечения равномерного распределения теплоизоляционного слоя из пенополиуретана (ППУ), между отводом с патрубками и защитной оболочкой устанавливаются центрирующие опоры. Полученное пространство заполняется ППУ. Данная технология изготовления получила наименование «Труба в Трубе».

Назначение

Отводы в ППУ изоляции используются при модернизации и строительстве тепловых сетей, по которым осуществляется циркуляция рабочей среды, имеющей следующие параметры:

  • предельное давление: 1,6Мпа;
  • максимальная долговременная t°: +140°С;
  • кратковременная пиковая t°: +150°С;
  • номинальный диапазон температур для регулирования количества отпускаемого потребителям тепла: +70°÷ +150°С.
  • Отводы в ППУ изоляции предназначены для изменения направления тепловой трассы.

    Кроме основного назначения отводы в ППУ изоляции могут использоваться для перекачки газа, нефти, других жидких и газообразных сред.

    Прокладка трубопроводов с использованием отводов может осуществляться непосредственно в грунте, непроходных, полупроходных и проходных железобетонных каналах, туннелях, а также наземным и надземным способом.

    Видео

    Отвод ПНД сварка - производство.

    Резка стальной трубы в производственных условиях.

    Преимущества

    Выступающий в качестве теплоизолятора пенополиуретан, обладает низкой теплопроводностью, что обеспечивает возможность поддерживать стабильную температуру транспортируемых сред при минимальных теплопотерях.

    В таблице №1 приведены сравнительные характеристики ППУ и других распространенных теплоизоляционных материалов.

    Теплоизолятор Степень плотности (кг/м .куб) Коэффициент теплопроводности (Вт/м*К) Пористость Срок эксплуатации (лет)
    Пенополиуретан (ППУ) жесткий 40-200 0,025-0,033 закрытая 30-50
    Минеральная вата 11-150 0,045-0,058 открытая 5
    Пробковая плита 220-240 0,035-0,060 закрытая 3
    Пенобетон 250-400 0,025-0,035 открытая 10
    Пенопласт 30-60 0, 037-0,050 закрытая 5-7


    «ТАБЛИЦА 1» Сравнение параметров различных теплоизоляционных материалов

    Как следует из таблицы, пенополиуретан обладает наилучшими показателями коэффициента теплопроводности и расчетного срока эксплуатации. Отработанная технология производства «труба в трубе» и низкая стоимость компонентов обеспечивает данной продукции самое выгодное соотношение цена/качество среди конкурирующих материалов.

    Конструкция

    Конструкция отводов в ППУ изоляции должна соответствовать ГОСТ 30732-2006. Ниже, на рисунке 1 представлен чертеж Отвода в ППУ изоляции

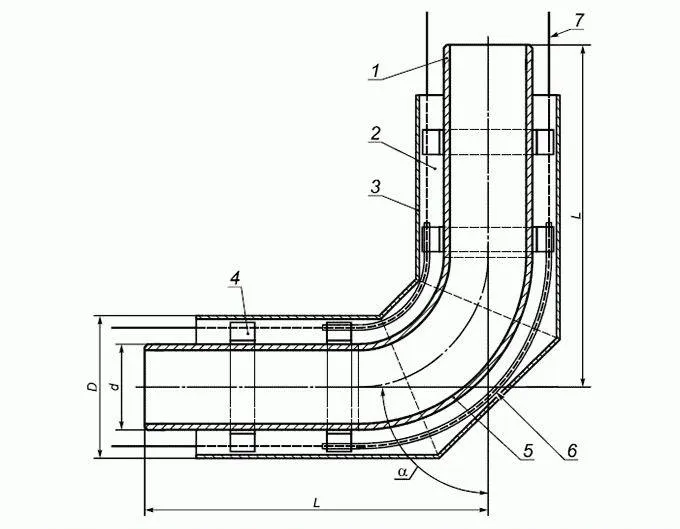

    Схема отвода ППУ

    Рисунок 1. Конструкция отвода в ППУ изоляции

    1 — стальная труба; 2 — изоляция из ППУ; 3 — оболочка; 4 — центрирующая опора; 5 — стальной отвод; 6 — электроизоляционная трубка (для труб со стальной оболочкой); 7 — проводник-индикатор системы ОДК (показан условно)

    Наружный диаметр стального отвода (d) должен быть от 32 до 1420 мм.

    Наружный диаметр защитной оболочки (D) должен быть от 90 до 1600 мм, α – угол поворота отвода, варьируется от 00 до 900, L – длина плеча отвода от торца до оси.

    На сгибах отводов допускаются отклонения осевых линий, превышающие отклонения, допустимые на прямых участках. Толщина изоляции отвода, измеренная в любой ее точке, должна быть не менее 15 мм

    Для удобства монтажа, при нанесении теплоизоляционного слоя оставляются непокрытые концы, длина которых должна находиться в следующих пределах:

    • 150 (-20)мм при D (диаметре защитной оболочки) до 315мм включительно;
    • 210 (-20)мм при D равном или превышающем 400мм.

    Разновидности

    Отводы в ППУ изоляции делятся на несколько видов в зависимости от используемого сырья. В зависимости от использования несущей стальной трубы в тепловой сети выделяют следующие виды отводов в ППУ изоляции:

    • отводы с электросварными патрубками ГОСТ 10704, 10705, 10706 в ППУ изоляции;
    • отводы с бесшовными горячедеформированными патрубками ГОСТ 8731, 8733 в ППУ изоляции;
    • отводы с бесшовными холоднодеформированными и теплодеформированными патрубками ГОСТ 8732, 8734 в ППУ изоляции;
    • отводы с бесшовными патрубками для нефтеперерабатывающей и нефтехимической промышленности ГОСТ 550 в ППУ изоляции;
    • отводы со сварными патрубками для магистральных газонефтепроводов ГОСТ 20295 в ППУ изоляции;
    • отводы с бесшовными патрубками, произведенные на основании следующих ТУ: 14-3-190, 14-3Р-55, 14-3-1128, 108-874, 3-923, 1108-874 в ППУ изоляции;
    • отводы со сварными патрубками, произведенные на основании следующих ТУ: 1303-002-08620133, 14-3-620, 14-3Р-28, 14-3-954, 14-3Р-52, 13.03-011-00212 179 в ППУ изоляции.

    По согласованию с заказчиком и на основании ТУ заводов-производителей в качестве стальных патрубков, которые привариваются к отводу, могут использоваться Водогазопроводные (ВГП) трубы ГОСТ 3262 или трубы из нержавеющих коррозионностойких марок стали. Также, допускается предварительное оцинкование патрубков и отводов для улучшения стойкости металла к коррозии. Марка стали литого отвода должна быть аналогичной марке стали патрубков, либо иметь минимальные отличия.

    В зависимости от внешней защитной оболочки выделяют следующие виды отводов в ППУ изоляции:

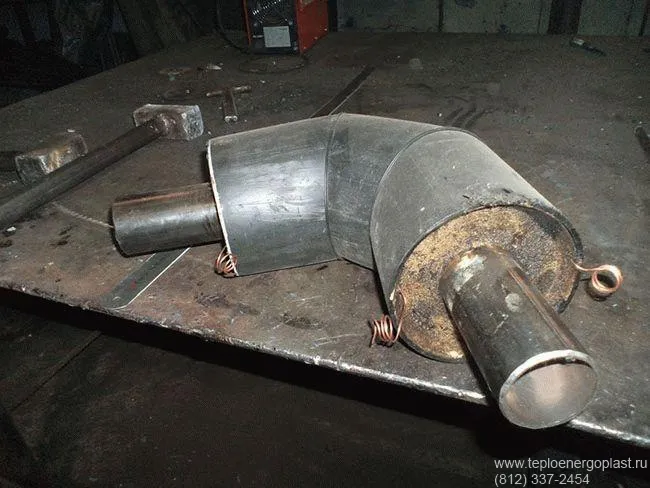

    • отводы в ППУ изоляции в полиэтиленовой оболочке;

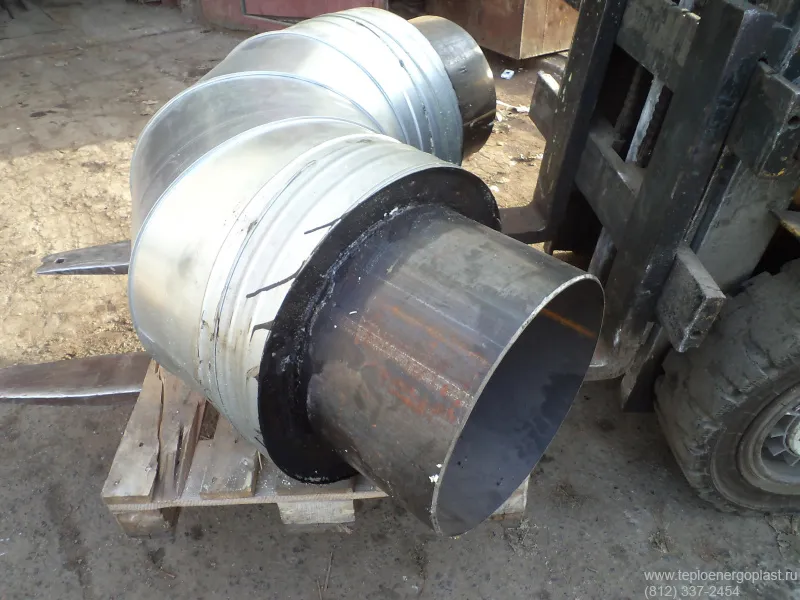

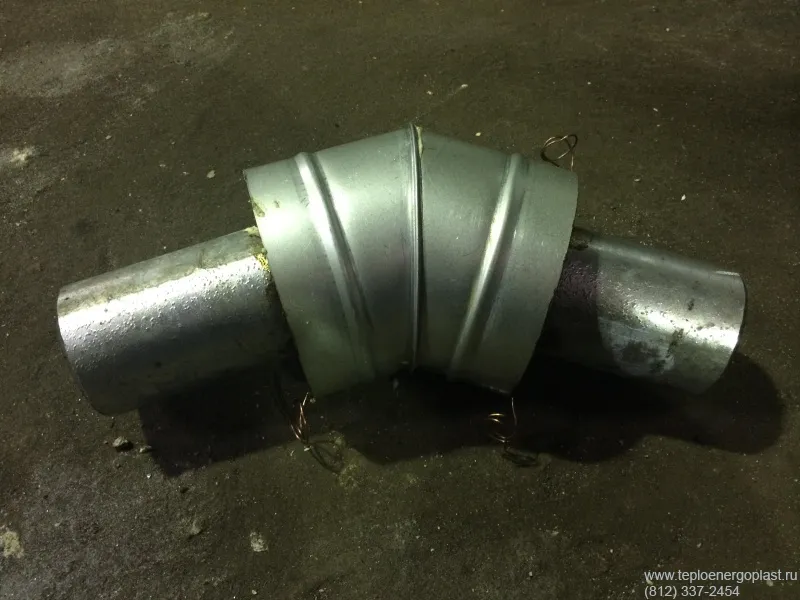

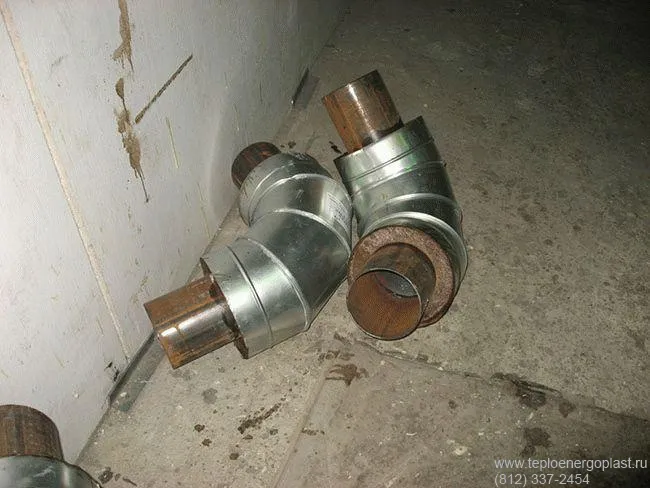

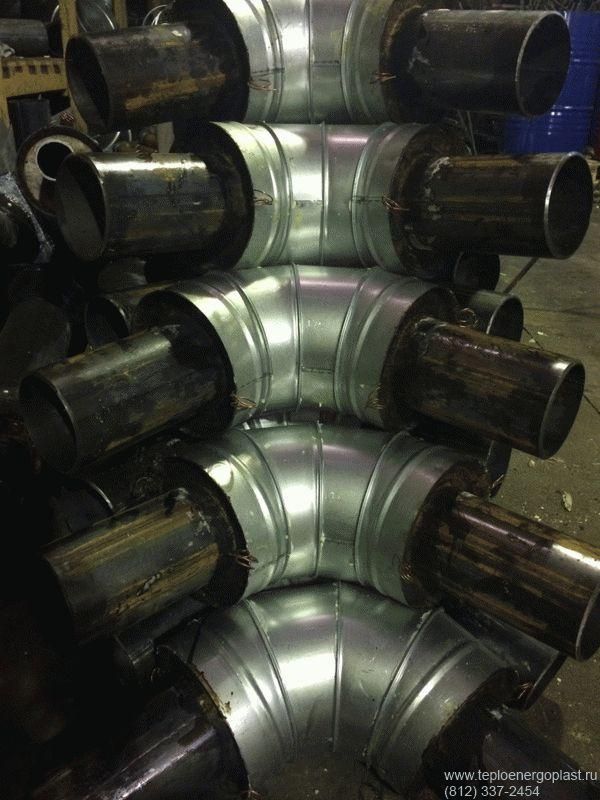

    • отводы в ППУ изоляции в стальной оцинкованной оболочке.

    На основании пункта 4.24 ГОСТ 30732-2006 отводы в ППУ изоляции должны оснащаться системой Оперативного Дистанционного Контроля (Системой ОДК или СОДК). Но, по согласованию с клиентом, отводы в ППУ изоляции могут прокладываться без учета данной системы.

    Размеры

    Отводы в ППУ изоляции могут быть двух типов: стандартные (1й тип) и усиленные (2й тип). Размеры отводов в ППУ изоляции приведены в таблице 2. Угол поворота и длина плеча отвода соответствуют рисунку 1.

    Наружный
    диаметр
    стального
    отвода d
    Наружный диаметр изоляции Угол а**
    По полиэтиленовой оболочке D По металлической оболочке D 90° 60° 45° 30°
    Тип 1 Тип 2 Тип 1 L
    32 125 125 1000 1000 1000 1000
    38 125 125
    45 125 125
    57 125 140 140
    76 140 160 160
    89 160 180 180
    108 180 200 200
    133 225 250 225
    159 250 280 250
    219 315 355 315
    273 400 450 400
    325 450 500 450 1050 860 786 720
    426 560 630 560 1100 889 807 734
    530 710 675 1200 946 848 761
    630 800 775 1200 945 848 761
    1280* 1014* 911* 819*
    720*** 900 875 1370* 1066* 948* 843*
    820*** 1000 1100 975 1470* 1073* 990* 820*
    920 1100 1200 1075 1570* 1132* 1032* 846*
    1020 1200 1175 1620* 1189* 1022* 874*
    1220 1425 1375 1820* 1304* 1105* 927*
    1420 1600 1575 2020* 1420* 1188* 980*
    *Сварные отводы
    **Допускается изготовление отводов с другими углами
    ***Допускается изготовление крутоизогнутых отводов по ГОСТ 17375

    «ТАБЛИЦА 2» Размеры отводов в ППУ изоляции

    На практике, отводы с длиной, прописанной в ГОСТе, неудобны с точки зрения производственного процесса и при монтаже на объекте, а также являются экономически невыгодными. Поэтому, завод изготовитель, по согласованию с клиентом, может производить отводы с укороченными патрубками. Длину укороченных патрубков прописывают в ТУ заводов-изготовителей.

    Диаметр, ГОСТ, марка стали и толщина стенки стальной трубы; толщина изоляции и тип защитной оболочки должны соответствовать аналогичным параметрам прямых участков трубопровода.

    Характеристики

    Характеристики теплоизоляции кранов в ППУ должны соответствовать параметрам, отображенным в таблице №3.

    Показатель Характеристика
    Плотность*, кг/м3, не менее 60
    Прочность при сжатии при 10 %-ной деформации в радиальном направлении, МПа, не менее 0,3
    Водопоглощение при кипячении в течение 90 мин, % по объему, не более 10
    Прочность на сдвиг в осевом направлении, МПа, не менее, при температуре (для труб с ПЭ оболочкой):
    (23 ± 2) °С 0,12
    (140 ± 2) °С** 0,08
    Теплопроводность при средней температуре 50 °С, Вт/м°С, не более 0,033
    Прочность на сдвиг в тангенциальном направлении, МПа, не менее, при температуре**
    (23 ± 2) °С 0,2
    (140 ± 2) °С 0,13
    Радиальная ползучесть теплоизоляции при температуре испытания 140 °С, мм, не более, в течение**:
    100 ч 2,5
    1000 ч 4,6

    * Плотность среднего слоя изоляции.

    ** Определяется по требованию заказчика.



    «ТАБЛИЦА 3» Характеристики ППУ для отводов

    Для проведения расчетов значение теплопроводности полиуретановой изоляции в ПЭ оболочке принимается равным 0,033 Вт/м•°С и определяется по методу «трубы» изложенному в приложении Д к ГОСТ 30732-2006. ППУ должен иметь в разрезе замкнутую однородную мелкоячеистую структуру. Не допускается наличие каверн (пустот), размер которых превышает 1/3 толщины слоя теплоизоляции. На торцах теплоизолирующего слоя может быть нанесено гидроизоляционное покрытие.

    На отводах, диаметр которых составляет до 426мм включительно, под покровный слой ППУ изоляции устанавливаются два индикатора-проводника, изготавливаемые из мягкой меди сечением 1,5мм2, которые используются для организации оперативного контроля параметров защитной оболочки и теплоизолирующего покрытия. Проводники располагают в одной плоскости сечения, параллельно продольной оси патрубка. Они прокладываются через центрирующие опоры или иные каналы в 20 (±2) мм от поверхности и должны иметь определенное предварительное натяжение. При использовании отводов диаметром равным или превышающем 530мм, устанавливается три индикатора-проводника.

    Для контроля качества прокладки проводников проводятся измерение электрического сопротивления между ними и стальным отводом. Прибор должен показывать не менее 100Мом при подаче напряжения не ниже 500В.

    Материалы

    Материалы, используемые при производстве кранов в ППУ изоляции, должны соответствовать пункту 5 ГОСТ 30732-2006. Стальные патрубки должны соответствовать ПБ 10-573-03. Перед нанесением теплоизоляции поверхность стальных патрубков должна быть обработана до степени очистки 3 по ГОСТ 9.402. При необходимости возможно покрытие патрубков антикоррозийным слоем в соответствии с РД 153-34.0-20.518-2003. Пластиковая защитная оболочка изготавливается из светостабилизированного полиэтилена (содержание сажи 2% - 2,5%) маркой не ниже ПЭ-80 по ГОСТ 18599. Текучесть расплава материала определяется по нормам ГОСТ 11645. Основные характеристики полиэтиленовой защитной оболочки, должны соответствовать параметрам, указанным в таблице №3

    Показатель Характеристика
    Качество поверхности Внешняя поверхность защитной оболочки должна быть гладкой. Допускается волнистость и продольные полосы, с учетом которых толщина стенки не выходит за рамки нормативных отклонений. Концы труб-оболочек должны быть ровными, без заусенцев. Не допускается наличия пузырей, раковин, трещин и посторонних включений на внутренней, внешней и торцевой поверхностях. Цвет защитной оболочки – черный.
    Относительное удлинение при разрыве, %, не менее 350
    Изменение длины труб-оболочек после прогрева при 110 °С, %, не более 3
    Стойкость при температуре 80 °С и постоянном давлении, ч, не менее* 165 (при начальном напряжении в стенке трубы 4,6 МПа)
    1000 (при начальном напряжении в стенке трубы 4,0 МПа)
    Стойкость при постоянной нагрузке растяжения 4,0 МПа при температуре 80 °С в водном растворе ПАВ, ч, не менее* 2000
    * Показатель определяется одним из указанных методов.


    «ТАБЛИЦА 4». Характеристики полиэтиленовых защитных оболочек.

    Стальные защитные оболочки изготавливаются из оцинкованной тонколистовой стали с покрытием первого класса, производимой по ГОСТ 14918. Для центрирующих опор (центраторов) допускается использовать полипропилен ГОСТ 26996, ПНД (полиэтилен низкого давления) ГОСТ 16338, другие полимеры.

    Рекомендации по применению

    Отводы в пенополиуретановой изоляции рекомендуется использовать для прокладки тепловых сетей, в которых циркулирует теплоноситель с температурой до 150оС, под давлением до 1,6 Мпа. Толщина слоя ППУ рассчитывается согласно СНиП 41-03-2003 и СП 41-103-2000. Рекомендации по применению различных типов отводов в зависимости от региона должны соответствовать рекомендациям по применениям прямых участков тепловых сетей. Ниже приведены расчетные параметры :

    • среднерасчетные температурные режимы соответствуют таблице Б1 ГОСТ 30732-2006;
    • верхняя точка теплоизоляции заглублена на 0,7м;
    • среднегодовые t° наружного воздуха отвечают параметрам СНиП 23-01-99;
    • преобладающий тип грунта – суглинок с содержанием влаги 0,27 кг/кг;
    • расчетная теплопроводность грунта 1,86 Вт/м*°С;
    • расчетная теплопроводность пенополиуретана 0,033 Вт/м*°С;
    • плотность теплового потока в соответствии со СНиП 41-03-2003.

    Максимальная рабочая t° теплоносителя выбирается с учетом особенностей региона, в котором прокладывается трубопровод, а также температуры окружающей среды. Для систем «подающий и обратный теплопровод», эксплуатируемых в режиме +150о ÷ +70оС, зависимость температурных и временных параметров от to воздуха отражена в приложении А к ГОСТ 30732-2006.

    Марка стали для изготовления стального отвода выбирается исходя из внешней минимальной расчетной температуры в соответствии с п. 4.3 СП 41-105-2002:

    • до -30°С – углеродистая сталь Ст3сп5, а также марок 10 и 20 (ГОСТ 1050 и 380);
    • до -40°С – низколегированная сталь 17ГС, 17Г1С, 17Г1СУ (ГОСТ 19281-89);
    • до -50°С – низколегированная сталь 09Г2С (ГОСТ 19281-89).

    Критерии выбора

    Марка стали и тип крана в ППУ изоляции должны устанавливаться проектом с учетом диапазона температур воздуха, интенсивности эксплуатации, фактического назначения трубопровода, степени агрессивности окружающей среды. Для расчета толщины стенки крана документом СП 41-105-2002 устанавливается применять методику и рекомендации, изложенные в РД 10-400-01.

    Толщина пенополиуретановой изоляции определяется в зависимости от региона эксплуатации в соответствии с нормативами, отраженными в СНиП 41-03-2003 и СП 41-103-2000.

    При прокладке тепловых сетей с кранами подземным способом должна применяться полиэтиленовая защитная оболочка. При прокладке тепловых сетей с кранами надземным способом, а также в туннелях либо проходных каналах, необходимо использовать защитную оболочку из оцинкованной стали.

    Транспортировка

    Изолированные краны допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2006 и СП 41-105-2002.

    Минимальная температура, при которой допускается производить погрузочно-разгрузочные работы, составляет:

    • -18°С для изделий в защитной оболочке из полиэтилена;
    • -50°С для продукции с защитной оболочкой из оцинкованной стали.

    Для погрузки-выгрузки фасонных деталей применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм. Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения кранов, а также допускать их соударение.

    Грузовая площадка (кузов) транспортного средства, выполняющего перевозку, должна быть оборудована устройствами, позволяющими исключить самовольное перемещение фасонных элементов при движении.

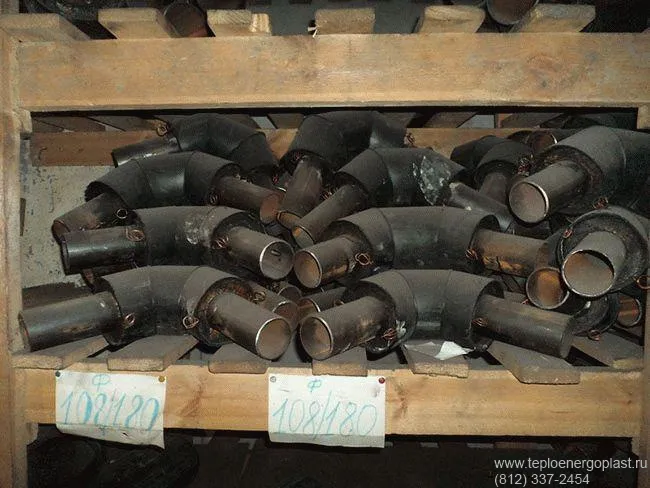

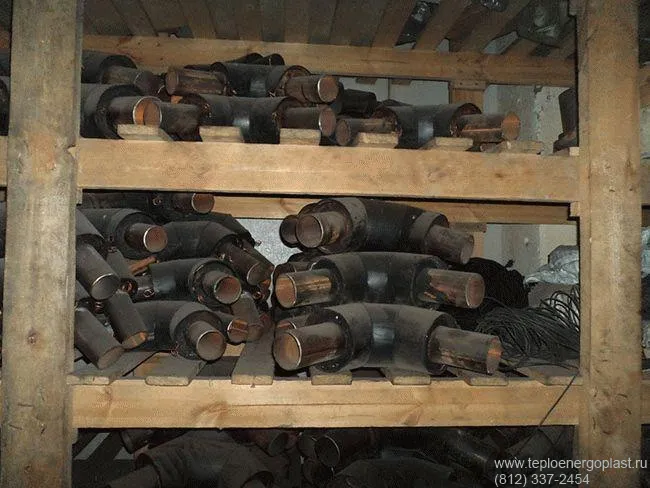

    Хранение

    Хранить фасонные элементы необходимо в соответствии с рекомендациями предприятия-изготовителя, а также соблюдая нормативы ГОСТ 30732-2006 и СП 41-105-2002. Для размещения продукции следует выбирать ровные горизонтальные площадки, свободные от камней и иных предметов, способных повредить защитную оболочку и слой теплоизоляции.

    Фасонные изделия меньшего диаметра могут укладываться на изделия большего размера. Если предполагается хранение продукции на открытых площадках дольше двух недель, необходимо обеспечить защиту от воздействия прямых солнечных лучей путем устройства навеса или использования непрозрачных рулонных покрытий. Также желательно защитить торцы фасонных элементов от попадания внутрь влаги или загрязнений. Хранение, а также монтаж кранов в местах, где существует риск их затопления водой, запрещено.

    Контроль качества, срок эксплуатации, гарантии

    Предусмотрено несколько этапов контроля качества отводов в пенополиуретановой изоляции:

    • приемосдаточные испытания стального литого отвода, проводимые на предприятии-производителе данных отводов силами собственного ОТК (отдела технического контроля);
    • входной контроль ОТК завода, осуществляющего нанесение теплоизоляционного слоя и защитной оболочки;
    • по требованию покупателя может быть дополнительно организован контроль сырья, осуществляемый эксплуатационными теплоэнергетическими организациями;
    • приемосдаточный контроль после нанесения теплоизолирующего слоя и защитной оболочки силами ОТК завода-изготовителя;
    • регулярные испытания готовой продукции отделом технического контроля предприятия производителя;
    • проверка отводов непосредственно перед монтажом;
    • гидравлические и иные испытания по завершении монтажа трубопровода подрядной организацией.

    Контроль качества стального штампованного отвода осуществляется заводом-производителем данных изделий и должен соответствовать ГОСТ 17380-2001.

    Основные этапы данного контроля следующие:

    • Визуальный контроль
    • Контроль предельных отклонений размеров с использованием измерительных приборов
    • Контроль овальности отвода
    • Испытания на растяжение
    • Испытания на изгиб

    Контроль качества патрубков должен соответствовать контролю качества несущей трубы тепловой сети.

    Приемосдаточные испытания другого сырья, используемого при производстве отводов в ППУ изоляции, осуществляет ОТК завода-изготовителя в соответствии с положениями действующей нормативной документации и ГОСТов. Кроме того, входной контроль материалов также должны обеспечить на предприятии, непосредственно занимающемся изготовлением фасонных изделий в ППУ изоляции. Все сырье должно соответствовать нормам, указанным в разделе 5 ГОСТ 30732-2006.

    На стальные отводы могут наноситься антикоррозийное покрытие, не влияющее на функционирование системы ОДК, в соответствии с РД 153-34.0-20.518-2003.

    В ряде случаев входной контроль сырья берут на себя компании, на баланс которых перейдет смонтированная теплотрасса.

    Проводимые ОТК завода производителя приемосдаточные испытания фасонных изделий в ППУ изоляции должны соответствовать ГОСТ 30732-2006. Контрольные параметры для данных проверок приведены в таблице №5.

    Показатель

    Номер пункта, подпункта

    Объем выборки из партии Периодичность испытаний
    Технические требования ГОСТ 30732-2006 Методы испытаний ГОСТ 30732-2006
    Качество поверхности и маркировка 5.1.4, 5.2.1 9.3 100 % Каждая партия
    Основные размеры 4.2—4.5, 4.7, 4.8, 4.12,4.13 9.4, 9.5, 9.6, 9.7 3 шт. Каждая партия
    Отклонения осевых линий 4.14 9.8 3 шт. Каждая партия
    Плотность среднего слоя пенополиуретана 5.1.6 9.10 3 шт. Каждая партия
    Прочность пенополиуретана при сжатии 10 %-ной деформации в радиальном направлении 5.1.6 9.10 3 шт. Каждая партия
    Электрическое сопротивление между стальной трубой и проводниками-индикаторами и между стальной оболочкой и проводниками, целостность проводников 5.1.10 9.23 100% Все изделия


    «ТАБЛИЦА 5». Параметры приемосдаточных испытаний фасонных изделий в пенополиуретановой изоляции.

    Предприятие-изготовитель фасонных изделий в ППУ изоляции должно периодически проводить испытания готовой продукции в соответствии с требованиями ГОСТ 30732-2006. Основные параметры регулярных проверок приведены в таблице №6.

    Показатель

    Номер пункта, подпункта

    Объем выборки из партии Периодичность испытаний
    Технические требования Методы испытаний
    Относительное удлинение при разрыве полиэтиленовой трубы-оболочки 5.1.4 9.15 3 шт. Один раз в квартал
    Стойкость полиэтиленовой оболочки при температуре 80 °С и постоянном внутреннем давлении или стойкость при постоянной нагрузке растяжения при 80 °С в водном растворе поверхностно-активных веществ (ПАВ) 5.1.4 9.22 3 шт. При смене марки ПЭ
    Изменение длины трубы-оболочки после нагрева 5.1.4 9.16 3 шт. Один раз в квартал
    Водопоглощение пенополиуретана (при кипячении) 5.1.6 9.14 3 шт. Один раз в квартал
    Теплопроводность пенополиуретана при 50 °С 5.1.6 9.11 3 шт. Один раз в квартал
    Прочность на сдвиг в осевом направлении при температуре: 3 шт.
    (23 ± 2) °С;* 5.1.6 9.17 Один раз в квартал
    (140 ± 2) °С** 5.1.6 9.18 По требованию заказчика
    Прочность на сдвиг в тангенциальном направлении, МПа, не менее, при температуре**: 3 шт По требованию заказчика
    (23 ± 2) °С; 5.1.6 9.19
    (140 ± 2) °С 5.1.6 9.20
    Радиальная ползучесть изоляции при температуре 140 °С** 5.1.6 9.21 3 шт. По требованию заказчика


    «ТАБЛИЦА 6». Контрольные параметры для периодических испытаний фасонных изделий в пенополиуретановой изоляции.

    После приемо-сдаточных испытаний на предприятии изготовителе, фасонные изделия транспортируются непосредственно к месту укладки, где ремонтные или монтажные организации перед началом выполнения работ производят собственный контроль качества изделий, руководствуясь п. 4.4.1 ПБ 10-573-03. В рамках проверки определяется соответствие параметров изделий проекту. Также на предварительном этапе контролируется уровень квалификации персонала, работоспособность и исправность сварочного оборудования и материалов. В процессе исполнения монтажных работ контролируется соблюдение сварочных технологий, а также полнота и качество устранения выявленных дефектов.

    По окончании укладки трубопровода необходимо провести его приемочные испытания, которые регламентируются СНиП 3.05.03.85 и включают следующие этапы:

    • внешний осмотр труб, фасонных элементов и сварных соединений;
    • разрушающую и неразрушающую проверку сварных швов;
    • тест на герметичность под давлением, составляющим 1,25% от рабочего, но не ниже чем 1,6МПа;
    • пневматические испытания могут проводиться в случае, если трубы в пенополиуретановой изоляции подвергались аналогичным тестам на заводе-изготовителе при соблюдении требований ГОСТ 3845-75.

    Сдача в эксплуатацию трубопровода в пенополиуретановой теплоизоляции осуществляется в соответствии с положениями СНиП III-3-81. Гарантийные обязательства для тройников в ППУ изоляции указываются в сертификате предприятия-производителя. Срок службы изделий устанавливается пунктом А.2 ГОСТ 30732-2006 и не может составлять менее 30 лет при нормальных условиях эксплуатации трубопровода, которые включают соблюдение температурных режимов согласно приложения А к ГОСТ 30732-2006.

    Монтаж

    Согласно пункту 6.12 СП 41-105-2002, монтаж тепловых трасс производится в соответствии с требованиями СНиП 3.05.03.85. Также при выполнении отдельных операций необходимо руководствоваться положениями СНиП 3.01.01-85, СНиП 3.01.03-84, СНиП III-4-80. Проведение земляных работ регламентируется СНиП 3-8-76, СНиП 3.02.01-83, СН 536-81. При бесканальной прокладке трубопровода минимальная ширина траншеи должна быть равной суммарному диаметру труб плюс запас с каждой стороны по:

    • 0,3 метра при диаметрах, не превышающих 250мм;
    • 0,4 метра для Ø в диапазоне 250-400мм;
    • 0,5 метра для Ø от 500 до 1000мм.

    Приямки для проведения в траншее сварочных и изоляционных работ на стыках труб и тройников при бесканальном способе укладки необходимо делать шириной, равной расстоянию между внешними боковыми поверхностями изоляционного слоя крайних трубопроводов, добавляя к нему по 0,6м с каждой стороны. Длина приямков составляет 1м, глубина, измеряемая от нижней поверхности теплоизоляционного слоя, должна быть 0,7м. Также в рабочих чертежах могут быть предусмотрены другие требования. Минимальная ширина дна траншеи для канальной прокладки не может составлять менее одного метра и определяется как сумма ширины канала и дренажа с добавлением по 0,2м с каждой стороны.

    При выполнении работ по монтажу и устройству строительных конструкций следует руководствоваться положениями СНиП 3-15-76, СНиП 3-16-80, СНиП 3-18-75, СНиП 3-20-74, СНиП 3-23-76.

    Подъем фасонных изделий в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение тройников подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями. Временные связи должны обеспечивать устойчивость фасонных изделий и стабильность их положения до момента выполнения постоянных соединений. Перед устройством постоянных связей, тройник в пенополиуретановой изоляции необходимо проверить на соответствие его положения требованиям проектной документации, а также готовность монтажных элементов для выполнения сварочных работ и заделки стыков. О результатах контроля производится соответствующая запись в журнале монтажных работ.

    Сварочные работы на металлических отводах в пенополиуретановой изоляции регламентируются ГОСТ 16037-80. Сварка оцинкованных отводов должна производиться в соответствии с требованиями СНиП 3.05.01-85.

    Вес изделия

    Отвод в ППУ изоляции
    Наружный диаметр стальной трубы (мм) Толщина стенки стальной трубы (мм) Наружный диаметр оболочки (мм) Вес (кг)
    ПЭ ОЦ
    32 3,0 125 0,7 1,1
    40 3,0 125 1,4 1,7
    57 3,5 125 2,1 2,4
    57 3,5 140 2,2 2,5
    76 3,5 140 3,0 3,2
    76 3,5 160 3,1 3,5
    89 3,5 160 3,8 4,1
    89 3,5 180 4,0 4,5
    108 3,5 180 5,3 5,6
    108 3,5 200 5,6 6,0
    133 4,0 200 8,2 8,5
    133 4,0 225 8,7 8,9
    133 4,0 250 9,3 9,8
    159 4,5 250 12,8 13,1
    159 4,5 280 13,6 13,8
    219 6,0 315 27,7 27,4
    219 6,0 355 29,5 30,1
    273 6,0 400 44,4 44,4
    273 6,0 450 47,1 47,6
    325 7,0 400 64,7 63,9
    325 7,0 450 67,8 67,4
    325 7,0 500 72,1 71,4
    426 7,0 500 120,3 116,4
    426 7,0 560 128,3 124,6
    426 7,0 630 138,4 133,6

    Воспользуйтесь калькулятором расчета веса теплотрассы для определения суммарного веса элементов теплотрассы.


    Цена на продукцию

    Отвод стальной в ППУ изоляции
    Наружный диаметр стальной трубы (мм) Толщина стенки стальной трубы (мм) Наружный диаметр оболочки (мм) Цена с НДС руб
    ПЭ ОЦ
    32 3 125 1 544 2 065
    40 3 125 1 582 2 097
    57 3,5 125 1 837 2 308
    57 3,5 140 2 048 2 561
    76 3,5 140 2 519 2 492
    76 3,5 160 2 723 2 613
    89 3,5 160 2 583 2 787
    89 3,5 180 2 819 3 101
    108 3,5 180 3 198 3 770
    108 3,5 200 3 499 3 992
    133 4 200 4 506 5 107
    133 4 225 4 805 5 533
    133 4 250 5 326 6 294
    159 4,5 250 6 101 6 184
    159 4,5 280 6 589 6 829
    219 6 315 11 037 11 701
    219 6 355 18 695 12 652
    273 6 400 18 631 20 556
    273 6 450 20 792 21 861
    325 7 400 24 918 27 006
    325 7 450 27 183 28 368
    325 7 500 33 769 29 811
    426 7 500 49 331 45 977
    426 7 560 49 907 49 455
    426 7 630 57 518 50 770

    Полный прайс-лист на продукцию находится в разделе стоимость продукции

    Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

    Вопросы - Ответы

    Все вопросы ответы
    Насколько прочны швы на сварных отводах-оболочках?
    Швы сварных отводов-оболочек, произведенных на аппаратах стыковой сварки, по прочности не только не уступают прочности прямых участков трубы, но даже и превышают ее.
    С какой точностью угла поворота можно произвести отвод?
    Обычно отводы производятся с точностью до 10 градусов. Остальные манипуляции по стыковке происходят на объекте путем неравномерного снятия фаски. Но при необходимости мы можем произвести отвод и с более точным углом поворота.
    Доброе время суток. Возможно ли использование отводов со сталью 09Г2С в тепловых сетях?
    Нормативный документ ПБ 10-573-03 позволяет использовать данную сталь.

    Отправьте заявку и узнайте актуальные цены на продукцию

    Обработаем заявку и свяжемся с Вами в течении 1-ого часа






    Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности


    наверх
