Канал непроходной (лотки теплотрасс)

Описание

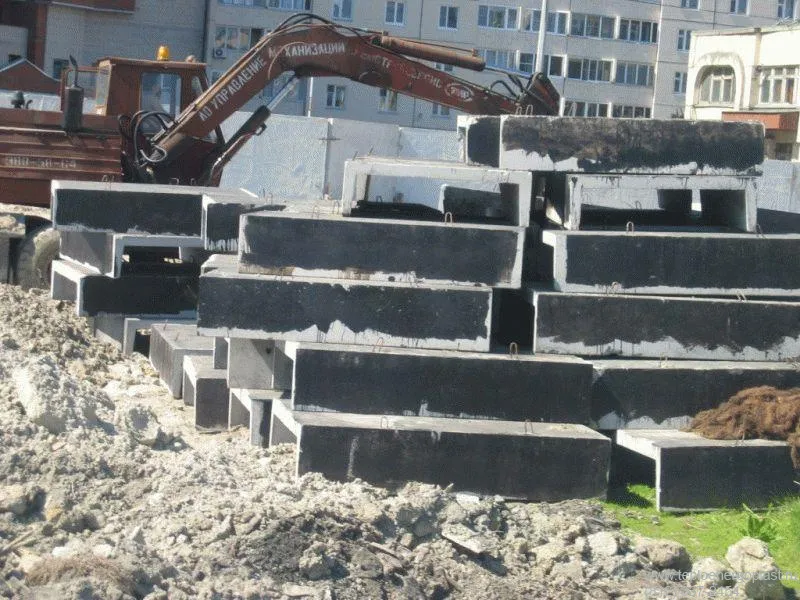

Канал непроходной – железобетонное изделие, П-образной формы, применяемое при строительстве инженерных сетей, тепловых сетей и прочих подземных коммуникаций. Непроходные каналы прокладываются в твердых грунтах со слабоагрессивной средой выше уровня грунтовых вод. Канал непроходной имеет сокращенное название - КН. Другое название непроходных каналов – это лотки теплотрасс. Данные железобетонные изделия производятся на основании серии 3.903 кл 14 выпуск 1-4, 3.903 кл 14 выпуск 1-5. Общие технические требования для непроходных каналов должны соответствовать ГОСТ 13015-2003. Также КН должны соответствовать СНиП 2-21-75, СНиП 2-36-73 и СНиП 3-16-79.

Назначение

Непроходные каналы (КН) осуществляют защиту различных сетей от вредного воздействия окружающей среды, а именно:

  • защиту прямых участков тепловых сетей;
  • защиту прямых участков инженерных сетей;
  • защиту электрических кабелей и шин различной мощности;
  • защиту прочих подземных коммуникаций.

Данные железобетонные изделия прежде всего защищают от следующих негативных факторов:

  • давления грунта;
  • техногенных воздействий, в том числе вибрационных;
  • намокания сетей грунтовыми или талыми водами;
  • химических контактов вследствие наличия органики в грунте;
  • механических повреждений теплоизоляционных материалов.

Видео

Погрузка каналов непроходных в автомашину.

Преимущество изделий

Непроходные каналы обладают повышенной прочностью, относительно прочих железобетонных изделий. Данная прочность достигается за счет использования закладной арматуры из высококачественной углеродистой стали. Обычно технологический процесс производства каналов подразумевает наличие поэтапного нанесения защитных покрытий, что повышают стойкость к внешним воздействиям. Также каналы подвергаются гидроизоляции, что уменьшает воздействие на данное изделие талых и грунтовых вод.

Конструкция

Конструкция непроходных каналов должна соответствовать серии 3.903 кл 14 выпуск 1-4, 3.903 кл 14 выпуск 1-5. На рисунке № 1 представлен вид непроходного канала. В таблице № 2 приведены линейные размеры каналов и их масса.

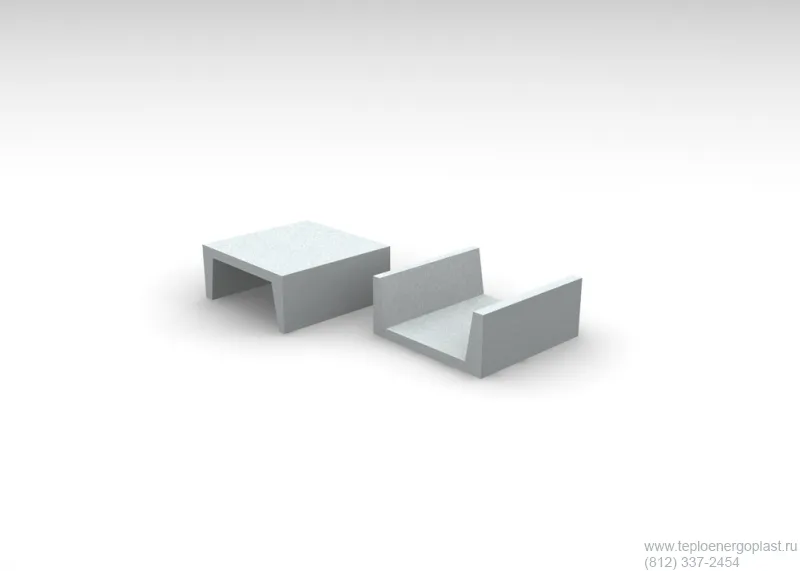

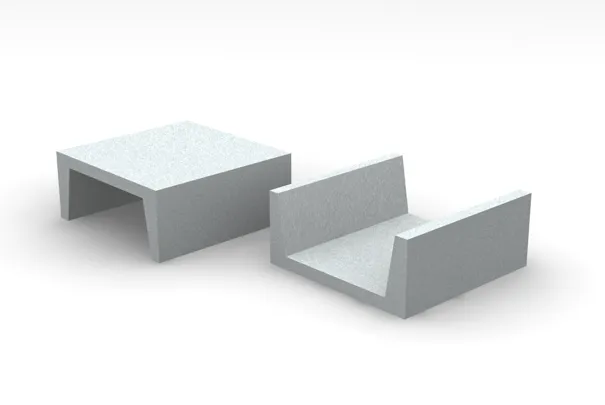

Рисунок 1. Конструкция непроходного канала.
Рисунок 1. Конструкция непроходного канала.

Как видно из рисунка № 1 стенки каналов имеют максимальную толщину у основания и сужаются по мере отдаления от основной части канала. Толщина стенок в минимально широких точках стенок канала (максимально удаленных от основания), толщина основания и толщина максимально широкого участка стенок канала приведены в таблице № 3.

Разновидность

В соответствии с серией 3.903 кл-14 каналы непроходные делятся на два вида: прямые каналы (КН) и угловые каналы (УКН). Если дополнительно не указывается тот факт, что канал угловой, значит, он считается прямым. Виды непроходных каналов приводятся в таблице № 1.

Серия 3.903 кл-14 выпуск 1-4 Серия 3.903 кл-14 выпуск 1-5
Канал непроходной Угловой канал непроходной Канал непроходной Угловой канал непроходной
КН-0 УКН-0 КН-0-2 УКН-0-2
КН-0-М - - -
КН-1 УКН-1 КН-1-2 УКН-1-2
КН-2 УКН-2 КН-2-2 УКН-2-2
КН-3 УКН-3 КН-3-2 УКН-3-2
КН-4 УКН-4 КН-4-2 УКН-4-2
КН-5 УКН-5 КН-5-2 УКН-5-2
КН-6 УКН-6 КН-6-2 УКН-6-2
КН-7 УКН-7 КН-7-2 УКН-7-2


Таблица1. Разновидности непроходных каналов.

Непроходные каналы могут комплектоваться плитами П-3 и П-5. Помимо непроходных каналов также существуют полупроходные и проходные каналы. Непроходной канал имеет слишком малое сечение для того, чтобы по нему перемещался человек. Полупроходной и проходной каналы имеют более большие сечения. Схожую конструкцию с каналом имеет лоток. Лоток производится по другим нормативным документам, в том числе по серии 3.006. Лотки имеют немного другую геометрию и выдерживают другие нагрузки.

Размеры

Размеры непроходных каналов приведены в таблице № 2 и 3 и соответствуют серии 3.903 кл-14. Буквенные обозначения соответствуют рисунку № 1.

Марка изделия Длина L (мм) Ширина B (мм) Высота H (мм)
КН-0 2330 490 300
КН-0-М 2990 490 300
КН-1 1990 730 200
КН-2 1990 970 250
КН-3 1990 1210 320
КН-4 1990 1440 400
КН-5 1990 1530 450
КН-6 1990 2030 530
КН-7 1490 2800 620


Таблица 2. Линейные размеры непроходных каналов.

Марка изделия Толщина минимально широкого участка стенки канала (мм) Толщина максимально широкого участка стенки канала (мм) Толщина основания канала (мм)
КН-0 60 70 90
КН-0-М 60 70 90
КН-1 60 80 80
КН-2 60 90 100
КН-3 60 90 100
КН-4 60 90 100
КН-5 60 90 100
КН-6 60 110 100
КН-7 100 120 140


Таблица 3. Толщины непроходных каналов.

Характеристики

Общие характеристики непроходных каналов должны соответствовать ГОСТ 13015-2012. Ниже приведены основные характеристики:

  • размеры (проектные и предельные);
  • диапазоны расчетных значений нагрузок;
  • виды отделки;
  • структура бетона;
  • класс бетона по прочности на сжатие;
  • отпускная прочность бетона;
  • толщина защитного слоя бетона до арматуры и предельные отклонения от нее;
  • классы и марки арматуры.

Характеристики бетона, используемого при производстве непроходных каналов, должны соответствовать ГОСТ 25192-2012 в соответствии с серией 3.903 кл 14. Для защиты от грунтовых и талых вод тепловые камеры подвергаются гидроизоляции в соответствии с СНиП 3-20-74, СН 301-65 и СНиП 2-28-73. Требования к точности конструкции должны соответствовать ГОСТ 21779-82. Защитный слой бетона до поверхности арматурного стержня должен соответствовать СНиП 2.03.11-85. В таблице № 4 приведены расчетные нагрузки для каналов, произведенных по серии 3.903 кл 14 выпуск 1-5.

Марка канала Нагрузки т/м2
q1 q2 q3 q4 q5 q6
КН-0 0.19 0.59 0.65 0.24 0.44 0.83
КН-1 0.22 0.28 0.65 0.24 0.44 1.03
КН-2 0.25 0.43 0.65 0.24 0.44 1.16
КН-3 0.25 0.47 0.65 0.24 0.44 1.31
КН-4 0.25 0.74 0.65 0.24 0.44 1.47
КН-5 0.25 0.51 0.65 0.24 0.44 1.58
КН-6 0.30 0.56 0.65 0.24 0.44 1.83
КН-7 0.44 0.69 0.65 0.24 0.44 2.09

Таблица 4. Расчетные нагрузки для каналов.

q1, q2 – нагрузка от собственного веса
q3 – вертикальная нагрузка от грунта засыпки
q4 – временная нагрузка на поверхности грунта
q5, q6 – боковое давление грунта

Материалы

При производстве КН должен использоваться тяжелый бетон с плотностью не менее 2100 кг/м3по ГОСТ 26633-2012. Плотность бетона должна определяться по ГОСТ 12730.1-78. Бетон должен иметь класс Б15 или Б20 с водонепроницаемостью W4 и морозостойкостью F150. Вода для бетона должна соответствовать ГОСТ 23732-79. При производстве каналов используется горячекатаная арматура периодического профиля класса А3 по ГОСТ 5781-82 и холоднотянутая арматурная проволока из низкоуглеродистой стали по ГОСТ 6727-80.

Рекомендации по применению

В случае присутствия нагрузки от автотранспорта необходимо использовать каналы, произведенные по серии 3.903 кл 14 выпуск 1-4. В случае отсутствия таковых нагрузок используют выпуск 1-5. При прокладке каналов необходимо руководствоваться СНиП 3.05.03.85. На основании данного СНиП работы по сооружению и монтажу каналов производят в соответствии со СНиП 3-15-76, СНиП 3-16-80. Гидроизоляция производится в соответствии с СНиП 3-20-74, СН 301-65 и СНиП 2-28-73. При наличии грунтовых вод в просвете необходимо использовать дренажные системы.

Как правильно выбрать

Непроходные каналы выбирают, основываясь на следующие факторы:

  • диаметр несущей трубы, либо сечение иного инженерного сооружения;
  • количество труб или иных инженерных сооружений;
  • вид нагрузки;
  • необходимый вид конструкции.

Чаще всего в каналах проходят трубы, в том числе тепловые сети. Обычно закладывается «двухнитка», т. е. две трубы: подающая и обратная. В зависимости от диаметра изоляции выбирается соответствующий размер канала. В соответствии с видом нагрузки выбирается серия, на основании которой производятся каналы. Таким образом, при наличии нагрузки от автотранспорта используются каналы, произведенные по серии 3.903 кл 14 выпуск 1-4. При отсутствии таковой нагрузки используются каналы, произведенные по той же серии выпуск 1-5. Если трасса поворачивает под определённый угол, допускается использовать угловые каналы (УКН).

Транспортировка

Транспортировка непроходных каналов должна соответствовать пункту 8 ГОСТ 13015-2003 и пункту 5 серии 3.903 кл 14 выпуски 1-4, 1-5. Во время транспортировки должны соблюдаться меры, исключающие повреждения изделий. При погрузочно-разгрузочных работах запрещается:

  • разгружать изделия со свободным падением;
  • перемещать изделия волоком, без катков и прокладок.

Подъем, погрузку и разгрузку необходимо производить подъемными машинами с использованием траверс и строп. Порядок укладки непроходных каналов на транспортируемую платформу должен обеспечивать равномерное распределение нагрузки относительно оси симметрии и осей колес транспортного средства. Транспортирование изделий необходимо производить с учетом возможности их монтажа непосредственно с транспортного средства. Зазоры между изделием и бортами транспортного средства не должны быть менее 150 мм.

Канал непроходной (КН) (серия 3.903 кл 14 вып 1-4)
Размер канала непроходного Количество каналов в шаланде длиной 12 м,п, (шт.)
КН-1 38
КН-2 28
КН-3 22
КН-4 18
КН-5 12
КН-6 10
КН-7 6

Хранение

Непроходные каналы хранят на специальных площадках, рассортированные по маркам и видам. Площадка должна быть выравнена и иметь небольшой уклон для водоотвода. Изделия на площадках хранят таким образом, чтобы обеспечить возможность идентификации и захвата каждого отдельно стоящего изделия. Размеры проходов и проездов между штабелями должны соответствовать СНиП 12-03.

Контроль качества, гарантия и срок эксплуатации

Контроль качества непроходных каналов должен осуществлять Отдел Технического Контроль (ОТК) в соответствии с разделом 6 ГОСТ 13015-2003. Приемка каналов осуществляется партиями. В одну партию входят каналы одного вида, произведенные в течение суток. В случае нерегулярности производства данных изделий допускается включать в одну партию непроходные каналы, произведенные в течение недели. Приемка каналов осуществляется на основе следующих задокументированных результатов:

  • входной контроль сырья;
  • операционный контроль, выполняемый в процессе производства;
  • приемочный контроль арматурных и закладных изделий;
  • периодические испытания применяемого бетона и готовых изделий;
  • приемосдаточные испытания партий бетона и партий готовых изделий.

Гарантию на изделия и срок эксплуатации должны быть прописаны в сертификатах и паспортах качества, предоставляемые заводами-изготовителями.

Монтаж

На основании СНиП 3.05.03.85 монтаж непроходных каналов происходит в соответствии с СНиП 3-16-80, СНиП 3-15-76. Наружные поверхности поставляемых на трассу элементов каналов должны быть покрыты гидроизоляцией в соответствии с рабочими чертежами. Установку элементов каналов в проектное положение следует выполнять в технологической последовательности, указанной в соответствующей нормативной документации.При монтаже должно осуществляться постоянное геодезическое обеспечение. Результаты геодезического контроля после окончательного закрепления конструкций отдельных участков и ярусов должны оформляться исполнительной схемой. При подъеме и строповки необходимо соблюдать следующие правила:

  • при строповке стальными канатами под них следует устанавливать инвентарные подкладки во избежание повреждения бетона и каната;
  • при подъеме следует применять грузозахватные устройства, обеспечивающие равномерную передачу нагрузок на поднимаемые конструкции и стропы;
  • строповку следует производить инвентарными стропами или специальными захватными приспособлениями с полуавтоматическими устройствами для дистанционной расстроповки.

Подъем конструкций должен производиться плавно, без рывков, раскачивания и вращения поднимаемых элементов, как правило, с применением оттяжек. Для оттяжек следует использовать пеньковые (по ГОСТ 483-75) или капроновые (по ГОСТ 10293-77) канаты диаметром 19-24 мм. Запрещается перемещение конструкций подтягиванием. Установка конструкций в проектное положение должна производиться по принятым ориентирам (рискам, штырям, упорам, граням и т.п.). Конструкции, имеющие специальные закладные или другие фиксирующие устройства, устанавливаются по этим устройствам. Расстроповка установленных на место конструкций разрешается только после надежного закрепления их постоянными или временными связями. Временное крепление установленных конструкций должно обеспечивать их устойчивость и неизменяемость положения до выполнения постоянного крепления. До выполнения постоянного крепления конструкции должны быть проверены на соответствие их проектному расположению и готовность монтажных сопряжений.О результатах проверки делается запись в журнале монтажных работ. До установки верхних лотков (плит) каналы должны быть очищены от грунта, мусора и снега. Отклонение уклонов дна канала тепловой сети и дренажных трубопроводов от проектного значения допускается на величину  0,0005, при этом фактический уклон должен быть не менее минимально допустимого по СНиП II-Г.10-73* (II-36-73).

Вес изделия

Канал непроходной (КН) (серия 3.903 кл 14 вып 1-4)
Размер канала непроходного Вес (тн.)
КН-1 0,50
КН-2 0,70
КН-3 0,90
КН-4 1,10
КН-5 1,20
КН-6 1,73
КН-7 2,40

Цена на продукцию

Канал непроходной
Pазмер Цена с НДС руб
КН - 1 д 1990 ш 0890 в 280 2616
КН - 2 д 1990 ш 1140 в 340 3052
КН - 3 д 1990 ш 1390 в 410 3815
КН - 4 д 1990 ш 1640 в 490 0
КН - 5 д 1990 ш 1740 в 540 0
КН - 6 д 1990 ш 2260 в 660 0
КН - 7 д 1490 ш 3080 в 780 0

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Добрый день. Подскажите, пожалуйста, необходимо ли покрывать непроходные каналы гидроизоляционной мастикой?
Гидроизоляция каналов должна регламентироваться рабочей документацией, разработанной непосредственно для данного объекта. Если гидроизоляция необходима, то она должна выполнятся в соответствии с СНиП 3-20-74, СН 301-65 и СНиП 2-28-73.
Чем отличается КН-2 и КН-2-2?
КН-2 производится на основании серии 3.903 кл 14 выпуск 1-4. Данные каналы применяются при наличии нагрузки от автотранспорта. Маркировка КН-2-2 соответствует серии 3.903 кл 14 выпуск 1-5. Такие каналы прокладываются в местах отсутствия нагрузок от автотранспорта.
Какая минимальная глубина залегания канала?
Заглубление верха перекрытия или плит канала принято за 0,3 метра.
Существует ли такое значение как временная нагрузка на канал? И связано ли оно с плотностью грунта?
Да существует временная нагрузка на канал. Данный параметр по СНиП 2-36-73 принимается в размере 200 кг/м2. Плотность грунта, которая в нормативной документации фигурирует как объемный вес грунта, эквивалентна 1,8 т/м3.
Здравствуйте. Чем накрывают каналы? Спасибо за ответ.
Каналы монтируются один на один таким образом, чтобы стенки каналов соприкасались. Также возможно использовать крышки П-3 и П-5 для накрывания каналов.
