Переходы ПНД

Описание

Переход ПНД – литой фитинг для полиэтиленовых труб, произведенный из полиэтилена низкого давления (ПНД), предназначенный для соединения ПНД труб разного диаметра. Переходы могут быть короткими или удлиненными. Если на трубопроводе предусмотрено фланцевое соединение, то переходыстыкуются с втулками под фланцы. Толщина стенки перехода всегда должна совпадать с толщиной стенки прямых участков трубы.

Назначение

Переходы ПНД применяются при прокладке трубопроводов, произведенных из полиэтилена низкого давления (ПНД). Обычно данные трубопроводы предназначены для холодного водоснабжения,  для газоснабжения и для жидких и газообразных веществ с давлением до 25 атмосфер и температурой от 0 до 40 С.

Преимущество изделия

Переходы ПНД обладают следующими приемуществами:

  • стойкость к появлению коррозии;
  • сопротивляемость химически агрессивным элменетам;
  • удобный монтаж;
  • небольшой вес;
  • хорошо переносят перепады температур.

Конструкция

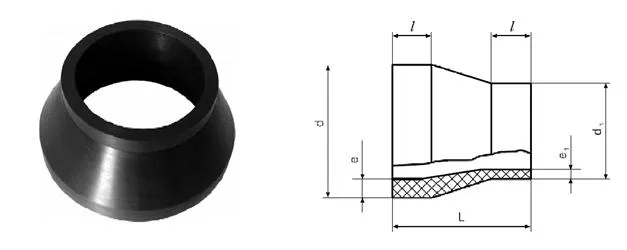

Пример конструкции литого короткого перехода представлен на рисунке № 1.

Рисунок 1. Пример конструкции литого короткого перехода представлен
Рисунок 1

d и d1 – диаметры перехода, l – плечо перехода, L — строительная длина перехода, eи e1– толщины стенок перехода

Разновидность

ПНД переходы бывают двух видов:

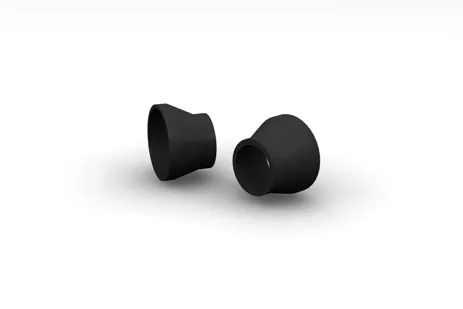

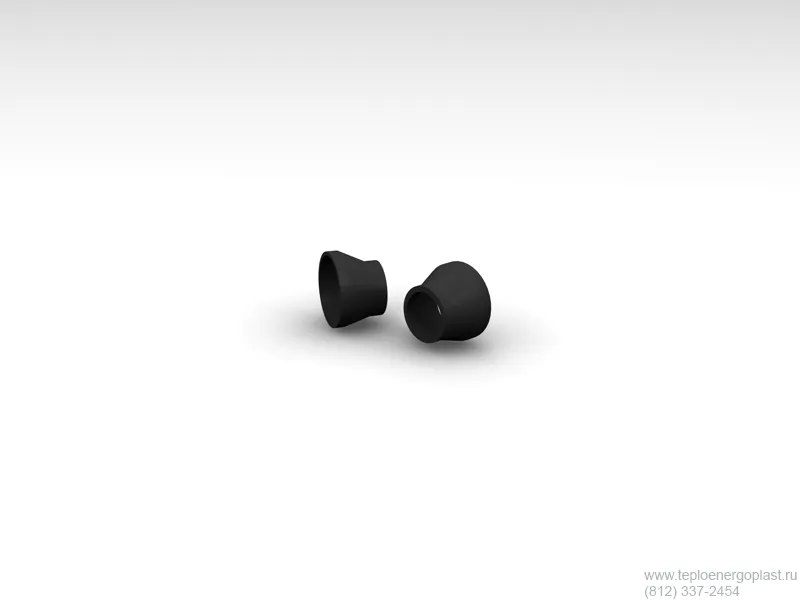

  • короткие (литые);

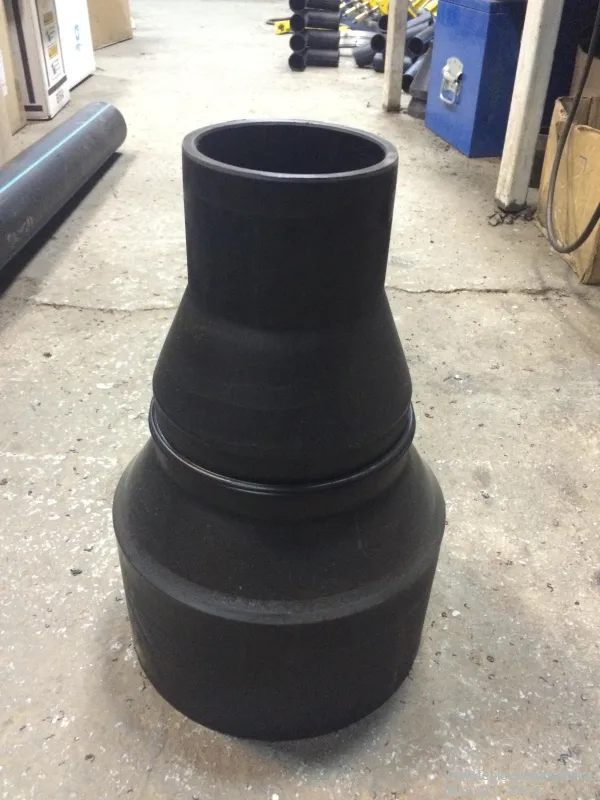

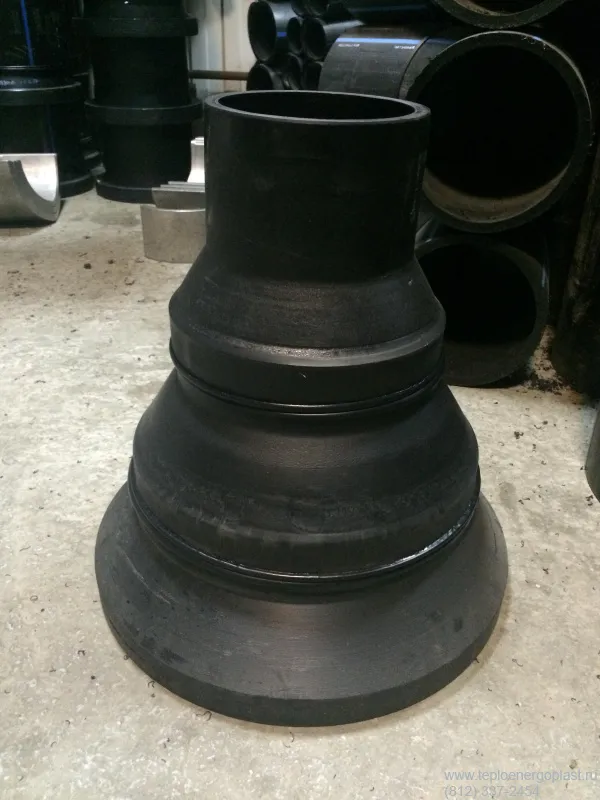

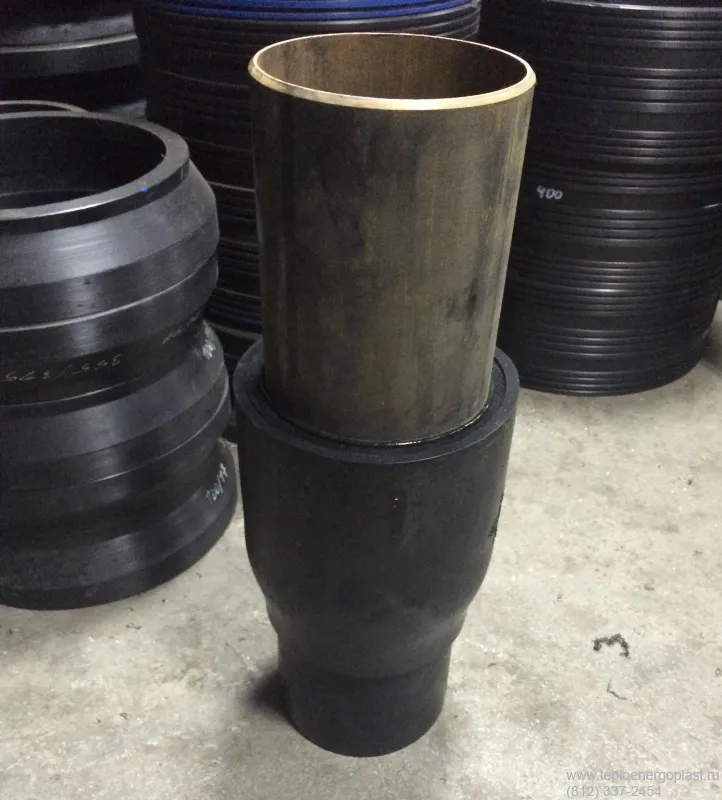

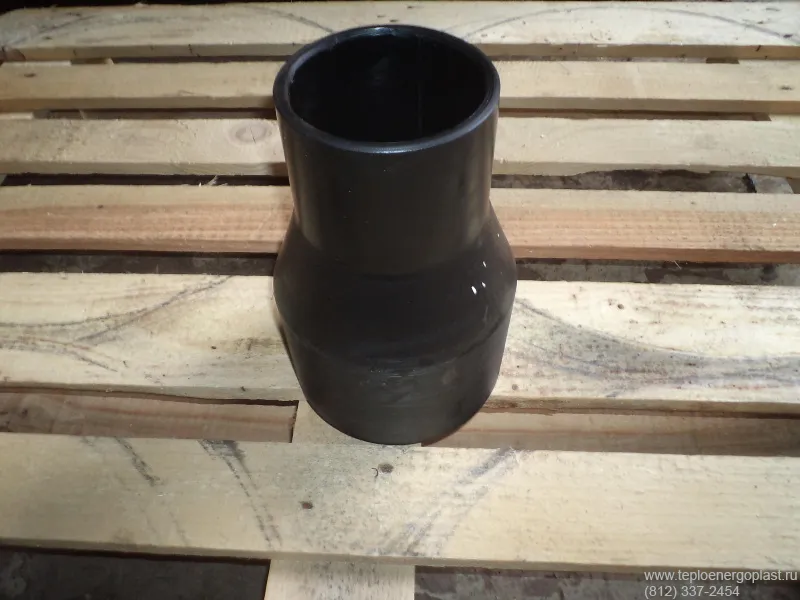

  • удлиненные (это короткие переходы с наваренными патрубками из полиэтилена на аппаратах стыковой сварки).

Зависимость толщин стенок изделия от выдерживаемого давления в трубопроводе представлено в таблице №3 ГОСТ 18599-2001. Так как толщина стенки зависит от диаметра изделия, то принято использовать понятие SDR – соотношение номинального наружного диаметра к толщине стенки. Переход характеризуется двумя диаметрами, двумя толщина стенки, но одним SDR. В таблице № 1 приведено соотношение SDR и давления субстанции в ПНД переходе  для ПЭ-100.

SDR PN Атм Бар КГС/см2 Мпа
41 4 4 4 4 0,4
33 5 5 5 5 0,5
26 6,3 6,3 6,3 6,3 0,63
21 8 8 8 8 0,8
17,6 9,5 9,5 9,5 9,5 0,95
17 10 10 10 10 1
13,6 12,5 12,5 12,5 12,5 1,25
11 16 16 16 16 1,6
9 20 20 20 20 2
7,4 25 25 25 25 2,5

Таблица 1.

Перевод между единицами измерений давления является примерным и округленным.

Переходы также делятся по минимальной длительной прочности MRS: 3,2 МПа (ПЭ 32), 6,3 МПа (ПЭ 63) 8,0 МПа(ПЭ 80), 10,0 МПа (ПЭ 100). Понятие MRS определяет свойство материала, из которого произведен переход.

Размеры

Линейка диаметров переходовв соответствии с ГОСТ 18599-2001 следующая: 10, 12, 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1200, 1400 и 1600 мм. Линейные размеры перехода регламентируются ТУ заводов-производителей. Толщина стенки зависит от максимального давления субстанции в трубопроводе и регламентируется таблицей 3 ГОСТ 18599-2001. Максимальная овальность переходов должна соответствовать таблице № 2 ГОСТ 18599-2001.

Характеристики

В соответствии с п. 5.2 ГОСТ 18599-2001 характеристики ПНД трубы, из которой производятся переходы, должны быть следующие:

Наименование показателя Значение показателя для труб из полиэтилена
ПЭ 32 ПЭ 63 ПЭ 80 ПЭ 100
1 Внешний вид поверхности Трубы должны иметь гладкие наружную и внутреннюю поверхности. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения, видимые без увеличительных приборов. Цвет труб — черный, черный с синими продольными полосами в количестве не менее четырех равномерно расположенных по окружности трубы или синий, оттенки которого не регламентируются. Внешний вид поверхности труб и торцов должен соответствовать контрольному образцу по приложениюЕ ГОСТ 18599-2001
2 Относительное удлинение при разрыве, %,не менее 250 250 350 350
3 Изменение длины труб после прогрева, %, не более 3 3 3 3
4 Стойкость при постоянном внутреннем давлении при 20 °С, ч, не менее При начальном напряжении в стенке трубы 6,5 МПа

100

При начальном напряжении в стенке трубы 8,0 МПа

100

При начальном напряжении в стенке трубы 9,0 МПа

100

При начальном напряжении в стенке трубы 12,4 МПа

100

5 Стойкость при постоянном внутреннем давлении при 80 °С при хрупком разрушении для ПЭ 63, ПЭ 80, ПЭ 100, ч, не менее При начальном напряжении в стенке трубы 2,0 МПа 165 При начальном напряжении в стенке трубы 3,5 МПа 165 При начальном напряжении в стенке трубы 4,5 МПа

165

При начальном напряжении в стенке трубы 5,4 МПа

165

6 Стойкость при постоянном внутреннем давлении при 80 °С, ч, не менее При начальном напряжении в стенке трубы 1,5 МПа

1000

При начальном напряжении в стенке трубы 3,2 МПа

1000

При начальном напряжении в стенке трубы 4,0 МПа

1000

При начальном напряжении в стенке трубы 5,0 МПа

1000

Таблица 2.

Материалы

ПНД переходы производятся из полиэтилена низкого давления в соответствии с ГОСТ 18599-2001. Переходы производятся методом литья. Затем при необходимости на переход навариваются патрубки на аппаратах стыковой сварки. Производство переходов должно происходить исключительно в производственных помещениях.

Рекомендации по применению

Переходыдолжны применяться на трассах, произведенных из полиэтилена низкого давления. Давление субстанции в данных переходах не должно превышать 25 атмосфер. Температура субстанции должна варьироваться от 0 до 40 градусов.

Как правильно выбрать

Стенки перехода должны соответствовать стенкам прямых участков трубопровода.  Соответственно, SDR полиэтилена используемого при производстве переходов и прямых участков должны совпадать. MRS полиэтилена, используемого при производстве труб, должно совпадать с MRS полиэтилена, используемого при производствеперехода. В соответствии с п А.2 ГОСТ 18599-2001 при повышении температуры транспортируемой субстанции уменьшается показатель максимального давления. Коэффициент снижения максимального рабочего давления приведен в таблице № 3.

Рабочая температура воды Траб., °С Коэффициент снижения давления Сtдля труб из
ПЭ 32 ПЭ 63 ПЭ 80, ПЭ 100
До 20 1,00 1,00 1,00
21-25 0,82 0,90 0,93
26-30 0,65 0,81 0,87
31-35 0,47 0,72 0,80
36-40 0,30 0,62 0,74

Таблица 3.

В случае несоблюдения условий таблицы №3 эксплуатационный период может уменьшиться.

Транспортировка

Перевозка ПНД переходов может производиться любым видом транспорта в соответствии с правилами перевозки, ГОСТ 26653-90 и ГОСТ 22235-2010. При транспортировки водным видом транспорта рекомендуется пакетирование переходов. При транспортировкипереходы следует укладывать на ровную поверхность транспортных средств, без острых выступов и неровностей во избежание повреждения переходов.

Хранение

Переходы хранят рассортированными по диаметрам в специально отведенных местах. Хранение допускается исключительно на ровных поверхностях, без острых выступов и неровностей во избежание повреждения переходов. Высота хранящихся переходов не должна превышать 2 метров в случае хранения свыше 2 месяцев. Если хранение переходов менее 2 месяцев, то разрешается хранение переходов с высотой до 3 метров.

Контроль качества, гарантия и срок эксплуатации

Контроль качества полиэтилена должен соответствовать разделу № 8 ГОСТ 18599-2001. В соответствии п. 10.2 ГОСТ 18599-2001 гарантийный срок хранения переходов при соблюдении условий транспортировки и хранения составляет 2 года. Срок эксплуатации изделийпри соблюдении условий пункта А.2 ГОСТ 18599-2001 составляет 50 лет.

Монтаж

Монтаж переходов на ПНД трассах может происходить тремя способами:

  • стыковой сваркой;
  • электромуфтовой сваркой;
  • фланцевая стыковка.

Чаще всего при стыковке используется удлиненный переход с заблаговременно наваренными патрубками. В случае необходимости электромуфтовой сварки обычно вместо сварных переходов используют электросварные переходы. Фланцевая стыковка перехода с трубами необходима при возникновении потребности в периодических разборках трассы. Стыковая сварка считается наиболее надежным видом соединения. Перед монтажом перехода происходит очистка торцов перехода и торцов труб от различных загрязнений. Затем производится установка изделия и центровка относительно осей трубопровода. Далее специальным аппаратом, за счёт нагрева, происходит оплавление торцов изделий и их сваривание. Любые дальнейшие работы можно вести исключительно после охлаждения стыка. Время сваривания и охлаждения регламентируются инструкцией, прилагаемой к стыковочному аппарату.

Преимущества сварки встык следующие:

  • прочность крепления. Сварка встык позволяет соединять элементы настолько надежно, что место крепления по своим прочностным качествам не отличается от основной части трубы;
  • высокая производительность. Используемые сварочные машины позволяют осуществлять сварку труб встык в кратчайшие сроки.

Вес изделия

Переход ПНД SDR 17 ПЭ 100 РУ 10
Диаметр ДУ (мм) Вес (кг)
63-75 0,053
75-90 0,079
90-110 0,125
110-125 0,158
160-180 0,356
180-200 0,444
200-225 0,596
250-280 0,982
280-315 1,630
315-355 2,160
315-400 3,480
400-500 6,040

Цена на продукцию

19.06.2018
Переход сварной ПНД ПЭ-100 SDR 17
Наружный диаметр ПНД трубы (мм) (первый патрубок) Наружный диаметр ПНД трубы (мм) (второй патрубок) Цена с НДС руб
63 75 звоните
75 90 звоните
90 110 звоните
110 125 звоните
160 180 звоните
180 200 звоните
200 225 звоните
225 250 звоните
250 280 звоните
280 315 звоните
315 355 звоните
315 400 звоните
400 500 звоните

Вопроcы - Ответы FAQ

Все вопросы ответы
Что подразумевается под номинальным давлением PN в переходе?
Номинальное давление PN – это максимальное рабочее давление субстанции в переходе при температуре 20 С с учетом коэффициента прочности, равному 1,25.
Могут ли на переход навариваться патрубки из вторичного сырья?
Наша компания поставляет продукцию из полиэтилена без примеси вторичного сырья. Но в целом, если речь идет о трубе технического назначения, по согласованию с заказчиком, допускается использование вторичного сырья.
У нас фитинги ПНД SDR17 диаметром 110, 140 мм. Температура воды в системе 33°С. На сайте мы видели, что для SDR17 характерно давление в 10атм. Можем ли мы на нашей трассе дать 10атм.?
Да действительно, для трубопровода, при температурах выше чем 20 С, существуют коэффициенты снижения давления. Если у Вас трубопроводная система из ПЭ-100 SDR 17 и температура субстанции 33 С, то максимальное давление для такой системы будет 8 атмосфер. Если Вам все же необходимо, чтобы давление при такой температуре было в 10 атмосфер, то необходимо использовать SDR 13.6.
