Кран шаровый Naval сварной / приварной с ручкой

Описание

Шаровый кран – тип трубопроводной арматуры, запирающий или регулирующий элемент которой имеет сферическую шарообразную форму. Кран имеет съемную ручку, которую можно переставить под углом в 180 градусов. На более больших диаметрах вместо ручки предусматривается привод или редуктор. Краны чаще всего имеют приварное, фланцевое или резьбовое соединение. Краны должны соответствовать ГОСТ 12.2.063-81, ГОСТ 12.2.003-91, ГОСТ 21345-2005 и ГОСТ 28343-89.

Назначение

Шаровые краны применяются для регулировки потока в трубопроводах, транспортирующих различные субстанции. Чаще всего это:

  • тепловые сети;
  • газопроводы;
  • нефтепроводы;
  • системы водоснабжения;
  • трубопроводы, транспортирующие маслянистые жидкости, пульпы, суспензии, вязкие среды.

Преимущество изделия

Главные достоинства шаровых кранов:

  • долгий срок эксплуатации;
  • легкий монтаж и небольшие габариты;
  • небольшие эксплуатационные расходы;
  • простата конструкция;
  • высокая герметичность.

Уплотнительное покрытие имеет углеродисто-тефлоновую структуру. Данное покрытие стойко к износу, загрязнениям и воздействию некоторых химических элементов. Ошлифованный шар производится из нержавеющей стали, что непосредственно влияет на долговечность изделия.

Конструкция

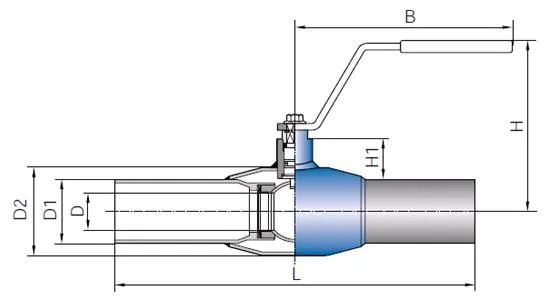

Рисунок № 1.
Рисунок № 1. Шаровый кран – тип трубопроводной арматуры

На рисунке № 1 представлен пример конструкции сварного крана шарового Naval с ручкой. Размеры крана должны соответствовать ГОСТ 28338-89. Данные размеры зависят от диаметра крана, давления субстанции и марки производителя крана. Строительная длина крана должна соответствовать ГОСТ 28908-91. Штуцер и корпус крана являются единым целым. Подвижным запирающим элементом (затвором) таких кранов служит ошлифованный шар, по оси которого выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. К тому же, шар установлен между пружинистыми уплотнениями и под давлением перемещается и, тем самым, сильнее уплотняет. Это дает ему свойство высокой плотности во время перепадов давления. А с помощью высокого шпинделя и круглой внешней формы крана можно без труда выполнять изоляционные работы.

Разновидность

В соответствии с ГОСТ 21345-2005 пункт 4.1 краны классифицируются по следующим основным эксплуатационным характеристикам:

По типу присоединения к трубопроводу

  • приварные (сварные);
  • фланцевые;
  • резьбовые;
  • комбинированные.

По типу управления

  • с ручкой;
  • с редуктором;
  • с пневматическим приводом;
  • с электрическим приводом;
  • с гидравлическим приводом.

По типу проточной части корпуса крана:

  • полнопроходные – диаметр отверстия в шаре соответствует диаметру трубопровода;
  • стандартнопроходные (редукционные) – диаметр отверстия в шаре на один типоразмер меньше, чем диаметр трубопровода.

Существует большое количество различных производителей шаровых кранов. Наиболее распространённые краны следующих производителей: Naval, Ballomax, Breez, Danfoss, Genebre, Vexve, Ситал.

Размеры

Сварные краны Naval с ручкой бывают следующих диаметров: 10, 15, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 и 250 мм. Данные диаметры являются условными. До 50 мм включительно краны выдерживают давление до 40 атмосфер. 65, 80 и 100 краны поставляются с давлением 16 и 25 атмосфер. Краны более больших диаметров поставляются с давлением до 16 атмосфер. Шаровые краны Naval с редуктором бывают следующих диаметров: 125, 150, 200, 250, 300, 350, 400, 500 и 600 мм. Данные краны поставляются с максимальным давлением в 16 и 25 атмосфер.

Характеристики

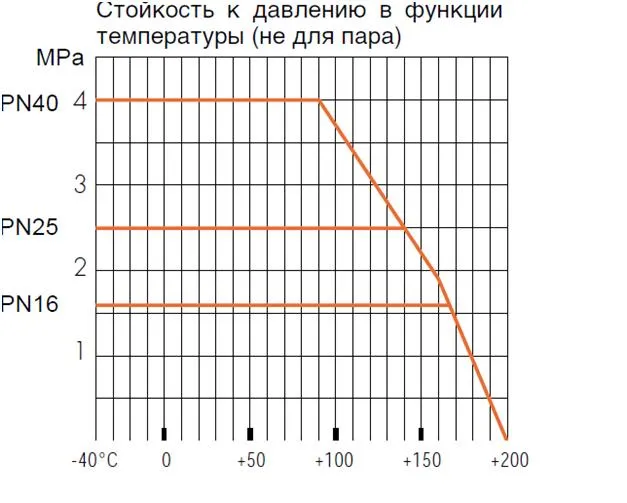

Шаровый кран фирмы Naval не требует ухода, подтягиваний или смазки. Благодаря высокому шпинделю на данных кранах легко производить изоляционные работы. Привод можно легко установить даже после монтажа крана. Краны Naval используются на трассах с максимальной температурой до 2000С и давлением до 40 атмосфер. Зависимость температуры субстанции к давлению отображено в графике №1.

График №1.
График №1.

Материалы

Ниже в таблице №1 приводится спецификация сварного шарового крана Naval.

Наименование Материалы
Корпус, втулка шпинделя Углеродистая сталь
Шар, шпиндель, опорное кольцо Нержавеющая сталь
Уплотнение, прокладка уплотнения Тефлон
Пружина Закаленная сталь
Крепежный винт Сталь
О-образное кольцо Витон
Ограничитель Литейная сталь
Ручка Оцинкованная сталь

Таблица №1.

Рекомендации по применению

Краны, изолируемые в ППУ и применяемые при строительстве тепловых трасс по ГОСТ 30732-2006, необходимо использовать только со сварным соединением. Наиболее надежными кранами считаются краны финской фирмы Naval. Давление субстанции в подобных тепловых трассах достигает 1,6 МПа, а температура может достигать 150 С. Данные краны применяются при давлении на трассах до 4,0 МПа и температуры теплоносителя до 200 С.

Как правильно выбрать

В случае, если после монтажа в последствие необходима разборка трассы, то используются краны с фланцевым соединением. В коммунальном хозяйстве чаще всего применяются краны с резьбовым (муфтовым) соединением. Но чаще всего по умолчанию применяются краны со сварным соединением. Данное соединение считается наиболее надежным. Если на трассе не критична потеря напора, используют стандартнопроходные краны. Если же необходимо максимально уменьшить гидравлические потери, например на магистральных трассах, используются полнопроходные краны.

Транспортировка

Транспортирование кранов должно производиться в упаковке предприятия-изготовителя. Руководство по эксплуатации упаковывается в пакет из полиэтиленовой пленки. Транспортировка шаровых кранов в упакованном виде может производиться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта. Транспортироваться кран должен в открытом положении.

Хранение

Хранение кранов в упаковке предприятия-изготовителя без переконсервации – не более 24 месяцев. При длительном хранении Краны, должны подвергаться переконсервации не реже одного раза в год. Упаковка крана должна соответствовать ГОСТ 21345-2005 пункт 5.5. Условия хранения должны исключать наличие паров агрессивных жидкостей, запыленность помещений.

Контроль качества, гарантия и срок эксплуатации

Технические характеристики, размеры, химический состав и сортамент кранов должен соответствовать паспортам качества и ТУ заводов-изготовителей. Приемка и контроль качества должны соответствовать ГОСТ 21345-2005.Гарантийный срок в соответствии с ГОСТ 21435-2005 п 10.2 регламентируется заводами-производителями. Гарантийный срок кранов Naval 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отправки со склада производителя. Номенклатуру показателей надежности, в том числе и срок службы, устанавливают в соответствии с ГОСТ 27.003.

Монтаж

Перед монтажом необходимо произвести входной контроль кранов на наличие повреждений, загрязнений. Перемещение на объекте должно исключать деформацию или повреждение различных частей крана, в том числе рукоятки, штурвала, привода и т.д. Перед монтажом необходимо выполнить пробное открытие и закрытие крана, а также зачистить концы трубопровода от загрязнений и ржавчины. При монтаже в горизонтальном положении в момент сварки кран должен быть полностью открыт, для избежания попадания брызг на рабочую поверхность шара. При монтаже в вертикальном положении сварка верхнего шва производится в положении крана «открыто», а нижнего шва, кран положении «закрыто», c целью избежания возникновения тяги от тепла сварки. Для диаметров до 125 мм используется электросварка и газосварка.

Для диаметров от 150 мм используется только электросварка. При сварке необходимо не допускать перегрева крана выше 1000С. Кран запрещается открывать и закрывать до полного остывания. Запрещается уменьшать строительную длину крана. Данная длина должна соответствовать ГОСТ 28908-91. После монтажа крана необходимо проверить сварные швы на герметичность, затем нанести защитный слой лакокрасочного покрытия. В завершении осуществить промывку трубопровода и оставить кран в полностью открытом или закрытом положении.

Вес изделия

Кран шаровый Naval сварной/приварной с ручкой
Диаметр ДУ (мм) Вес (кг)
10 0,5
15 0,5
25 1,0
32 1,4
40 1,8
50 2,6
65 4,5
80 5,6
100 8,4
125 13,4
150 18,0
200 36,3
250 72,0

Цена на продукцию

Кран шаровый Naval сварной / приварной с ручкой
Размер (мм) Цена с НДС руб
DN 010 PN 40 #ССЫЛКА!
DN 015 PN 40 #ССЫЛКА!
DN 025 PN 40 #ССЫЛКА!
DN 032 PN 40 #ССЫЛКА!
DN 040 PN 40 #ССЫЛКА!
DN 050 PN 40 #ССЫЛКА!
DN 065 PN 25 #ССЫЛКА!
DN 080 PN 25 #ССЫЛКА!
DN 100 PN 25 #ССЫЛКА!
DN 125 PN 16 #ССЫЛКА!
DN 125 PN 25 #ССЫЛКА!
DN 150 PN 16 #ССЫЛКА!
DN 150 PN 25 #ССЫЛКА!
DN 200 PN 16 #ССЫЛКА!
DN 200 PN 25 #ССЫЛКА!
DN 250 PN 16 #ССЫЛКА!
DN 250 PN 25 #ССЫЛКА!

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
У нас труба диаметром 159 мм. Какой кран и с каким соединением лучше всего использовать?
Лучше всего использовать Naval, так как данная марка считается наиболее надежной. Способ соединения зависит от того факта будите ли Вы разбирать в будущем трассу или нет. Если будите – то фланцевое, если нет – приварное. При прочих равных фактах приварное соединение наиболее надежное.
Нами были закуплены шаровые краны для тепловой трассы в ППУ изоляции. Необходимо ли их изолировать тоже?
Да, в соответствии с ГОСТ 30732-2006 все фасонные изделия на тепловой трассе должны быть предварительно изолированными. Причем данную изоляцию в соответствии с СНиП 3.05.03-85 пункт 4.2 необходимо наносить исключительно в заводских условиях.
Существуют ли допуски по отклонениям от параллельности и перпендикулярности у фланцевых шаровых кранов?
Да существуют и регламентируются таблицей № 2 ГОСТ 21345-2005.
Какие фланцы должны быть на трубопроводе при соединении фланцевой арматуры?
Если речь идет о шаровых фланцевых кранах, то при давлениях субстанции в трубопроводе до 200 атмосфер, фланцы должны соответствовать ГОСТ 12816-80.
